Возможные производители: KLEMSAN
Мобильный зарядный кабель перем. тока с автомобильным зарядным и инфраструктурным штекерами, с защитными колпачками, Designlinie 1, Тип 2, МЭК 62196-2, 20 A / 480 В (AC), тип конструкции D-Line, кабель: 12 м, черный, прямой, ВНИМАНИЕ: емкость между CP и PE превышает нормативное требование 1500 пФ., поверхность сопряжения: серый, область захвата: серый
Описание изделия
Мобильный зарядный кабель переменного тока с автомобильным и инфраструктурным штекерами для зарядки переменным током (AC) электромобилей (EV) с входными разъемами типа 2, совместим с инфраструктурными зарядными розетками типа 2 на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
Описание изделия
| Тип изделия | Мобильный зарядный кабель перем. тока с автомобильным зарядным и инфраструктурным штекерами, с защитными колпачками |
|---|---|
| Исполнение | D-Line |
| Стандарты / нормативные документы | МЭК 62196-2 |
| Стандарт зарядки | Тип 2 |
| Режим заряда | Режим 3, случай B |
| Указание | ВНИМАНИЕ: емкость между CP и PE превышает нормативное требование 1500 пФ. |
| Возможно снижение качества передачи сигналов (МЭК 61851-1, приложение A, таблица A.2, заметка c). | |
| Связь V2G без помех в соответствии с ISO 15118 не гарантируется при длине кабеля более 10 м (ISO МЭК 15118-3, A.11.3, таблица A.11). | |
| В определенных регионах требуется управление кабелем при превышении длины кабеля 5,0 м (Швейцария) или 7,5 м (США) (МЭК 61851-1). |

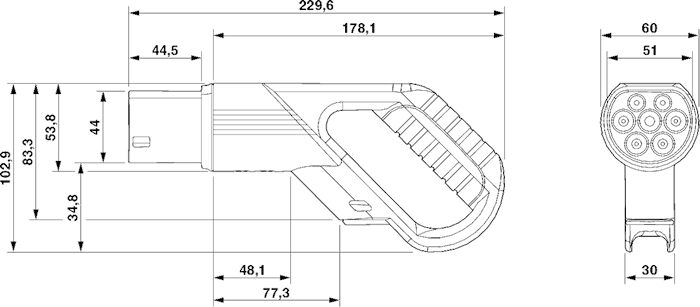

Размеры
| Ширина зарядного штекера электромобиля | 60,00 мм |
|---|---|
| Высота зарядного штекера электромобиля | 102,90 мм |
| Глубина зарядного штекера электромобиля | 229,60 мм |
| Ширина инфраструктурного зарядного штекера | 60,00 мм |
| Высота инфраструктурного зарядного штекера | 102,90 мм |
| Глубина инфраструктурного зарядного штекера | 229,60 мм |
| Длина кабеля | 12 м |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP44 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
| IP44 (Защитный колпачок) |
Электрические характеристики
| Зарядная мощность, макс. | 16,63 кВт |
|---|---|
| Количество фаз | 3 |

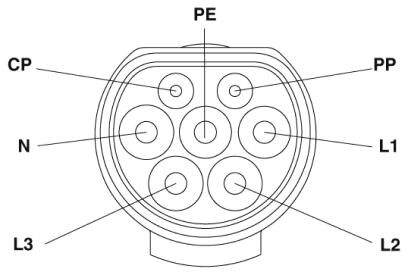

| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетный ток силовых контактов | 20 A |
| Расчетное напряжение силовых контактов | 480 В AC |
| Количество сигнальных контактов | 2 (CP, PP) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Кодировка резисторов | 680 Ω (между PE и PP) |
Design
| Тип конструкции | D-Line |
|---|---|
| Цвет корпуса | черный |
| Цвет поверхности сопряжения | серый |
| Цвет области ручки | серый |
| Цвет защитного колпачка | черный |
| Этикетка | 14,1 мм x 44,8 мм (логотип заказчика по запросу) |
Материал
| Материал корпуса | Пластмасса |
|---|---|
| Материал области ручки | Мягкий пластик |
| Материал защитный колпачок | Мягкий пластик |
| Материал вид при установке | Пластик |
| Материал поверхности контактов | Ag |
Кабель
| Построение системы проводников | 5 x 2,5 мм² + 1 x 0,5 мм² (DIN EN 13602, VDE 0295, класс 5) |
|---|---|
| Класс проводника | Класс 5 |
| Наружный диаметр проводника | 13 мм ±0,5 мм |
| Тип кабеля | прямой |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный |
| минимальный радиус изгиба | 195 мм (15 x диаметр) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
