Возможные производители: KLEMSAN

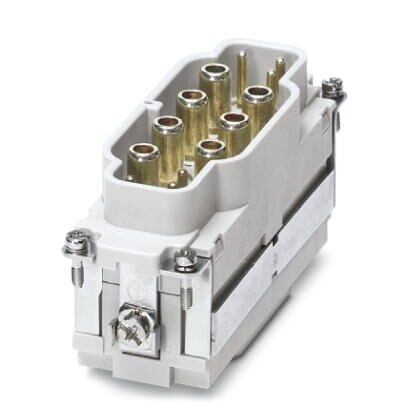

Штыревая вставка HEAVYCON, серия K6/6, для 6 силовых и 6 управляющих контактов и PE, осевой винтовой разъем (силовые контакты) / винтовой разъем (управляющие контакты)
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON B24, со сторонним логотипом |
|---|---|
| Способ подключения | С осевыми винт. зажимами (Контакты цепи питания) |
| Винтовые зажимы (Контакты цепи управления) | |
| Момент затяжки | 6 Нм (Силовые контакты при 16 мм²) |
| 7 Нм (Силовые контакты при 25 мм²) | |
| 0,8 Нм (Контакты цепи управления) | |
| 8 Нм (Силовые контакты при 35 мм²) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 6+6+PE |
| Количество, силовые контакты | 6 |
| Количество, контакты цепи управления | 6 |
| Циклы установки | ≥ 500 |
| Размер | B24 |
| Нумерация контактов | 1 - 6 |
| Сечение проводников | 16 мм² ... 35 мм² (Контакты цепи питания) |
| 0,2 мм² ... 2,5 мм² (Контакты цепи управления) | |
| Сечение AWG | 5 ... 2 (Контакты цепи питания) |
| 24 ... 13 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 13 мм ±1 мм (Мощность) |
| 7,5 мм (Сигнал) | |
| Диаметр проводника вкл. изоляцию | 11,4 мм (мак., силовые контакты) |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
Данные о материале
| Материал, контакт | Сплав меди |
|---|---|
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро |
| Материал, держатель контакта | PC |
Электрические характеристики
| Расчетное напряжение (III/3) | 690 В (Контакты цепи питания) |
|---|---|
| 400 В (Контакты цепи управления) | |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| 6 кВ (Контакты цепи управления) | |
| Расчетный ток | 100 A (Контакты цепи питания) |
| 16 A (Контакты цепи управления) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
