Артикул:
1680856
Внутрений код:
PC-1680856
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,9 кб
Характеристики
Вес, шт
—
160,700 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

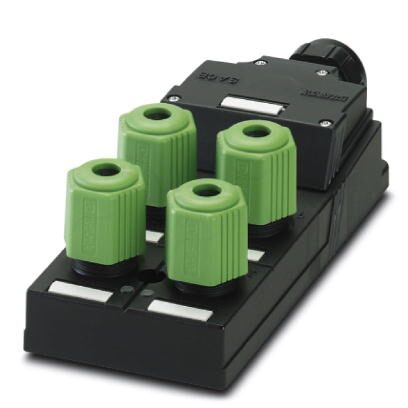

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: QUICKON, 0,34 мм² ... 0,75 мм², количество гнезд: 4, полюсов: 4, гнездо для платы: oдин ряд, индикатор состояния: есть, NPN; годключение магистрального кабеля: Пружинные зажимы 180°, экранировка: нет
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
- Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
- Инновационная и быстрая технология сборки при помощи срезных клемм
- Гибкость: распределительная коробка с соединительным колпаком для сборки на месте
Общие сведения
| Расчетное напряжение | 24 В DC |
|---|---|
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 4 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Полюсов | 4 |
| Количество гнезд | 4 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | QUICKON |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
Функция локальной диагностики
| Локальная диагностика | Электропитание LED зел. |
|---|---|
| Отображение состояния ввода-вывода LED желт. |
Характеристики магистрального кабеля
| Тип подключения | Пружинные зажимы |
|---|---|
| Мин. сечение проводника (сигнальная цепь) | 0,14 мм² |
| Макс. сечение проводника (сигнальная цепь) | 1 мм² |
| Сечение проводника AWG мин. (сигнальная цепь) | 26 |
| Сечение проводника AWG макс. (сигнальная цепь) | 18 |
| Длина зачищаемой части (сигнал) | 10 мм |
| Мин. сечение проводника (цепь питания) | 0,2 мм² |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Сечение проводника AWG мин. (цепь питания) | 24 |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Мин. наружный диаметр проводника | 6,5 мм |
| Макс. наружный диаметр проводника | 9,5 мм |
| Длина снятия изоляции | 70 мм (Магистральный кабель) |
| Момент затяжки накидной гайки | 2,5 Нм |
Характеристики кабеля
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Класс 2-6 // 0,34 мм²: 0,1 мм; 0,5 - 0,75 мм²: 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / PE |
| Диаметр проводника вкл. изоляцию | ≤ 2,5 мм |
| Наружный диаметр кабеля, минимальный | 4 мм |
| Наружный диаметр кабеля, максимальный | 7,5 мм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Раствор ключа - накидная гайка | 22 мм |
| Замечание по возможности подключения | При последующем подключении кабеля может потребоваться замена уплотнения и втулки. |
| Сечение гибкого проводника мин. | 0,34 мм² |
| Сечение гибкого проводника макс. | 0,75 мм² |
| Сечение провода AWG мин. | 22 |
| Сечение провода AWG макс. | 18 |
Тип изоляционного материала
| Материал корпуса | PA |
|---|---|
| Материал, заливочная масса | PUR |
| Материал, контакт | сталь / медь |
| Материал, контактная поверхность | Sn |
| Материал, держатель контакта | PA 6.6 |
| Материал, контакт, сторона магистрального кабеля | CuZn |
| Материал, контактная поверхность, сторона магистрального кабеля | NiSn |
| Материал держателя контакта, сторона магистрального кабеля | PA 6.6 V0 |
Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 / 4 |
|---|---|
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 1-4 / 1 (+ 24 V) = UN | |
| 1-4 / 3 (0 V) = 0 V | |
| 1-4 / 5 (PE) = PE |
