Возможные производители: KLEMSAN

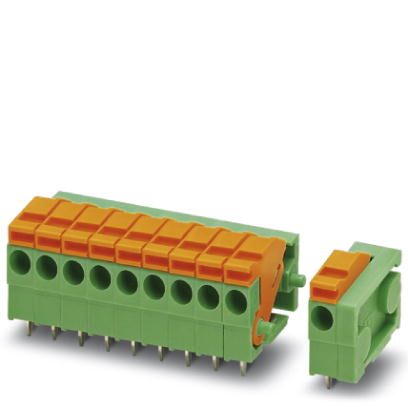

Клеммы для печатной платы, номинальный ток: 12 A, номинальное напряжение: 160 В, размер шага: 3,81 мм, полюсов: 5, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый
Преимущества для Вас
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам
- Обслуживание и подключение проводов с одной стороны обеспечивает интеграцию в переднюю панель устройства
- Двойные паечные штифты снижают механическую нагрузку на точки пайки
- Боковая защелка позволяет индивидуально комбинировать различное количество полюсов
Размеры
| Длина [ l ] | 13,65 мм |
|---|---|
| Размер шага | 3,81 мм |
| Размер a | 15,24 мм |
| Ширина [ w ] | 21,55 мм |
| Высота | 12,7 мм |
| Высота [ h ] | 16,1 мм |
| Длина выводов [P] | 3,4 мм |
| Расстояние между штырями | 5,08 мм |
| Диаметр отверстий | 1,3 мм |
Общие сведения
| Серия изделий | FFKDS(A) 1,5/..-H |
|---|---|
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Номинальное сечение | 1 мм² |
| Поверхность вывода под пайку | |
| Длина снятия изоляции | 10 мм |
| Полюсов | 5 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
