Артикул:
1814566
Внутрений код:
PC-1814566
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
106,9 кб
Характеристики
Норма упаковки
—
310
Вес, шт
—
2,160 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
105.36 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

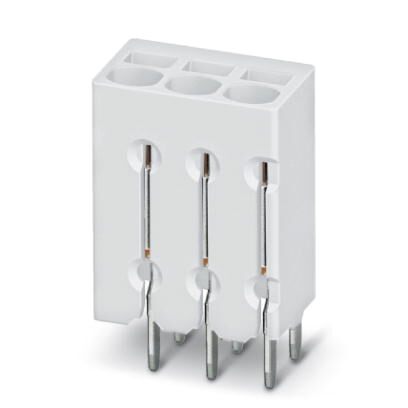

Клеммы для печатной платы, номинальный ток: 6 A, номинальное напряжение: 160 В, размер шага: 2,5 мм, полюсов: 2, тип подключения: Пружинные зажимы Push-in, монтаж: THR пайка, направление подключения, проводник/печатная плата: 90 °, цвет: белый
Преимущества для Вас
- Исполнение в белом цвете: устойчивость цвета при пайке и при использовании
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Высокая предельная токовая нагрузка 6 А при очень маленьких размерах
- Предназначены для интеграции в процессы пайки SMT
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | PTSM 0,5/..-V-THR WH |
| Размер шага | 2,5 мм |
| Полюсов | 2 |
| Тип подключения | Пружинные зажимы Push-in |
| Тип монтажа | THR пайка |
| Расположение выводов | Линейное двойное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
Электрические параметры
| Расчетный ток | 6 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Соединительная способность
| Сечение жесткого провода | 0,14 мм² ... 0,5 мм² |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 0,5 мм² (до 0,75 мм², при расчетном напряжении изоляции 32 В при III/2) |
| Сечение провода AWG / kcmil | 26 ... 20 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 0,34 мм² |
| Длина оголяемой части | 6 мм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | HT PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
Указание размеров изделия
| Чертеж |  |
|---|---|
| Длина [ l ] | 5 мм |
| Ширина [ w ] | 5,5 мм |
| Высота [ h ] | 12,1 мм |
| Размер шага | 2,5 мм |
| Монтажная высота (высота без паечного штифта) | 10 мм |
| Длина выводов [P] | 2,1 мм |
| Расстояние между штырями | 2,5 мм |
| Размеры штыря | 0,3 x 0,8 мм |
| Размер a | 2,5 мм |
Данные по упаковке
| Чертеж |  |
|---|---|
| Форма упаковки | Лента шириной 44 мм |
| Количество в одной упаковке | 310 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 44 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 50,4 мм |
| Тип упаковки | Прозрачный мешок |
Общие указания по изделиям
| Тип указания | Указание по применению |
|---|---|
| Указание | Вспомогательные компоновочные элементы могут выступать за очертания деталей. Топология печатной платы рассчитана на беспроблемную компоновку. |
Электрические испытания
| Расчетный ток | 6 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Воздушные пути и пути утечки
| Группа изоляционного материала | I |
|---|---|
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 400 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| UL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
