Возможные производители: KLEMSAN

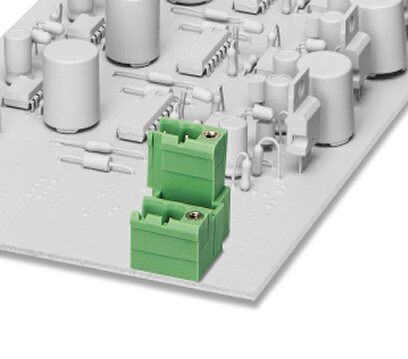

Корпусная часть для печатных плат, номинальный ток: 10 A, расчетное напряжение (III/2): 320 В, полюсов: 2, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя, Возможна установка в ряд модулей с различным количеством полюсов (контактов)! Применяется вместе со штекерными частями MVSTB или FKCV и штекерами MVSTBW (или FKCVW соответственно) и MVSTBR (FKCVR). Нельзя использовать со штекерными частями TMSTBP!
Преимущества для Вас
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Простота замены печатных плат благодаря штекерным блокам
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Подсоединение проводников на нескольких ярусах обеспечивает высокую плотность контактов
- Привинчиваемый фланец для максимальной механической стабильности
Размеры
| Длина [ l ] | 28,5 мм |
|---|---|
| Размер шага | 5,08 мм |
| Размер a | 5,08 мм |
| Высота | 22 мм |
| Длина штыря под пайку | 3,9 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 28,5 мм |
Общие сведения
| Серия изделий | MDSTBV 2,5/..-GF |
|---|---|
| Группа изоляционного материала | III |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |

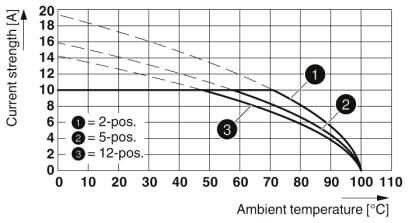

| Номинальный ток IN | 10 A |
| Максимальный ток нагрузки | 10 A |
| Изоляционный материал | PBT |
| Цвет | зеленый |
| Полюсов | 2 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
