Возможные производители: KLEMSAN

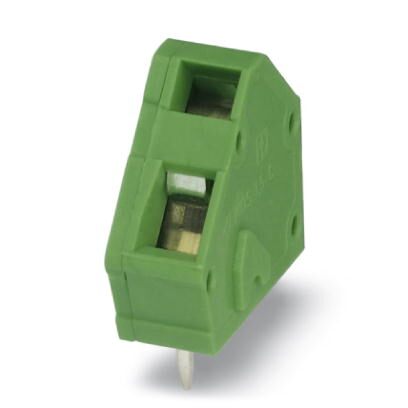

Клеммы для печатной платы, номинальный ток: 16 A, номинальное напряжение: 400 В, размер шага: 5 мм, полюсов: 1, тип подключения: Пружинный зажим, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 45 °, цвет: зеленый. Конечная клемма для терминирования индивидуально подобранных блоков.
Преимущества для Вас
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Клеммный контакт открывается при помощи зафиксированной отвертки для удобного подключения проводов
- Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате
- Функциональные отверстия, расположенные параллельно и перпендикулярно оси провода, обеспечивают возможность гибкого проектирования печатных плат
- Боковая защелка позволяет индивидуально комбинировать различное количество полюсов
- Двойные паечные штифты снижают механическую нагрузку на точки пайки
Размеры
| Длина [ l ] | 14,1 мм |
|---|---|
| Размер шага | 5 мм |
| Ширина [ w ] | 6 мм |
| Высота | 13 мм |
| Длина выводов [P] | 3,5 мм |
| Расстояние между штырями | 5,08 мм |
| Диаметр отверстий | 1,1 мм |
Общие сведения
| Серия изделий | ZFKDS(A) 1,5C |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 16 A |
| Номинальное сечение | 1,5 мм² |
| Максимальный ток нагрузки | 16 A (при сечении проводника 2,5 мм²) |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Калиберная пробка | A1 |
| Длина снятия изоляции | 7 мм |
| Полюсов | 1 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
