Возможные производители: KLEMSAN

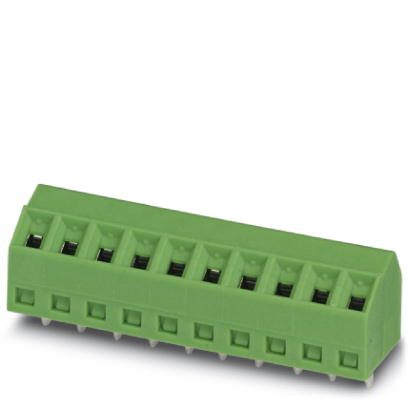

Клеммы для печатной платы, номинальный ток: 10 A, номинальное напряжение: 200 В, размер шага: 3,5 мм, полюсов: 12, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 35 °
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате
- Самая маленькая конструкция для проводов соответствующего сечения
Размеры
| Длина [ l ] | 10 мм |
|---|---|
| Размер шага | 3,5 мм |
| Размер a | 38,5 мм |
| Ширина [ w ] | 42,5 мм |
| Высота | 9,5 мм |
| Высота [ h ] | 13 мм |
| Длина выводов [P] | 3,5 мм |
| Диаметр отверстий | 1,1 мм |
Общие сведения
| Серия изделий | SMKDS 1 |
|---|---|
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 200 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 10 A |
| Номинальное сечение | 1 мм² |
| Поверхность вывода под пайку | |
| Длина снятия изоляции | 5 мм |
| Полюсов | 12 |
| Резьба винтов | M2 |
| Мин. момент затяжки | 0,22 Нм |
| Момент затяжки, макс. | 0,25 Нм |
Характеристики клемм
| Сечение провода AWG мин. | 26 |
|---|---|
| Сечение провода AWG макс. | 16 |
| 2 жестких провода одинакового сечения, мин. | 0,14 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, макс. | 0,2 мм² |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
