Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 12, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Длина выводов составляет 1,4 мм. Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится на сайте: "Загрузка"
Преимущества для Вас
- Предназначены для интеграции в процессы пайки SMT
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Подсоединение проводников на нескольких ярусах обеспечивает высокую плотность контактов

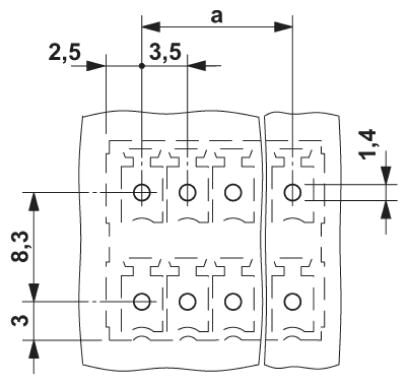

Размеры
| Длина [ l ] | 15,2 мм |
|---|---|
| Ширина | 43,5 мм |
| Размер шага | 3,5 мм |
| Размер a | 38,5 мм |
| Ширина [ w ] | 43,5 мм |
| Высота [ h ] | 14,7 мм |
| Высота | 13,3 мм |
| Длина штыря под пайку | 1,4 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Расстояние между штырями | 8,30 мм |
| Длина | 15,2 мм |
Общие сведения
| Серия изделий | MCDNV 1,5/..-G1-THR |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 250 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 8 A |
| Максимальный ток нагрузки | 8 A (на каждый контакт) |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 12 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
