Возможные производители: KLEMSAN
Клеммы для печатной платы, номинальный ток: 16 A, номинальное напряжение: 320 В, размер шага: 5 мм, полюсов: 2, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: THR пайка, направление подключения, проводник/печатная плата: 0 °, цвет: черный. Данное изделие может применяться вместе с серией SMD в печах для пайки оплавлением припоя.
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Самая маленькая конструкция для проводов соответствующего сечения
- Предназначены для интеграции в процессы пайки SMT
- Встроенное приспособление для защиты от неправильного подключения проводника в нижней части под натяжной гильзой
- Боковая защелка позволяет индивидуально комбинировать различное количество полюсов

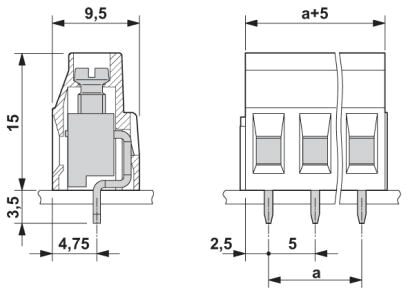

Размеры
| Длина [ l ] | 9,5 мм |
|---|---|
| Размер шага | 5 мм |
| Размер a | 5 мм |
| Ширина [ w ] | 10 мм |
| Высота | 15 мм |
| Высота [ h ] | 18,5 мм |
| Длина выводов [P] | 3,5 мм |
| Расстояние между штырями | 5 мм |
| Диаметр отверстий | 1,3 мм |
Общие сведения
| Серия изделий | MKDSN 2,5/..-HT |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 200 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 16 A |
| Номинальное сечение | 2,5 мм² |
| Максимальный ток нагрузки | 16 A (при сечении проводника 2,5 мм²) |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Калиберная пробка | A3 |
| Длина снятия изоляции | 6,5 мм |
| Полюсов | 2 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
