Артикул:
2203329
Внутрений код:
PC-2203329
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
59,5 кб
Характеристики
Вес, шт
—
342,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
5 646.78 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

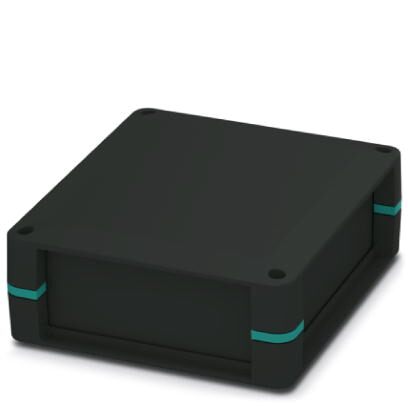

Цельный корпус для печатных плат, гибкие возможности размещения; включает полусферы, закрытые боковые стенки, наклеиваемые элементы для крепления плат, винты для корпуса и крепления плат; цвет корпуса черный с бирюзовыми угловыми вставками
Характеристики товаров
| Тип | UCS 125-87-F-GD 9005 |
|---|---|
| Арт. № | 2203329 |
| Тип корпуса | Универсальный корпус |
| Исполнение | плоский |
Размеры
| Чертеж |  |
|---|---|
| Ширина [ w ] | 125 мм |
| Высота [ h ] | 87 мм |
| Глубина [ d ] | 47 мм |
| Размеры | 100 мм x 62 мм (Максимальные размеры печатной платы) |
Спецификации материала
| Цвет (RAL) | черный (9005) |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PC |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
Данные о печатной плате
| Количество креплений печатной платы | 1 |
|---|---|
| Указание для установки печатных плат | Этот артикул подготовлен для печатной платы. Дополнительные печатные платы могут закрепляться при помощи клея (принадлежности). |
| Толщина печатной платы | 0,8 мм ... 3 мм |
| Общая площадь печатной платы | 6000 мм² |
| Тип крепления печатной платы | Резьбовые элементы |
Рассеиваемая мощность отдельного корпуса при 20 °C
| Температура окружающей среды | 20 °C |
|---|---|
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 9,7 Вт |
Рассеиваемая мощность отдельного корпуса при 30 °C
| Температура окружающей среды | 30 °C |
|---|---|
| Коэффициент уменьшения | 0,85 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 8,3 Вт |
Рассеиваемая мощность отдельного корпуса при 40 °C
| Температура окружающей среды | 40 °C |
|---|---|
| Коэффициент уменьшения | 0,68 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 6,5 Вт |
Рассеиваемая мощность отдельного корпуса при 50 °C
| Температура окружающей среды | 50 °C |
|---|---|
| Коэффициент уменьшения | 0,55 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 5,4 Вт |
Рассеиваемая мощность отдельного корпуса при 60 °C
| Температура окружающей среды | 60 °C |
|---|---|
| Коэффициент уменьшения | 0,4 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 3,9 Вт |
Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
|---|---|
| Высота падения | 50 см |
| Количество циклов падения | 50 |
Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,15 мм (10 - 58,1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2): 2016-01 |
|---|---|
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 N |
Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Температура | 850 °C |
| Время воздействия | 30 c |
Испытание лаков и красок на стойкость к различным веществам
| Результат | Испытание проведено |
|---|---|
| Спецификации по испытанию | VW PV 3.10.7:2005-02 |
Степень защиты, обеспечиваемая корпусом (IP-код)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Результат, степень защиты IP-код | IP40 |
Общие указания
| Указание | Корпус можно открывать до 10 раз. |
|---|---|
| Крепление клеящих элементов: убедитесь, что поверхность корпуса является чистой, сухой и обезжиренной. Диапазон температуры от +18 °C до +30 °C / прижимное усилие 60 Н / длительность прижима 3 сек |
Указание по монтажу
| Момент затяжки / частота вращения | Винтовое соединение половин корпуса: 1,2 Нм-1,4 Нм / 500 rpm-1000 rpm |
|---|---|
| Крепление печатной платы: 0,4 Нм-0,5 Нм / 500 rpm-1000 rpm | |
| Форма привода, головка винта | Винтовое соединение половин корпуса: Torx® с прямым шлицем(T10) |
| Крепление печатной платы: Torx® с прямым шлицем(T7) |
Данные по упаковке
| Форма упаковки | Картонная упаковка |
|---|---|
| Количество в одной упаковке | 1 |
| Наименование, количество в одной упаковке | Шт. |
