Возможные производители: KLEMSAN

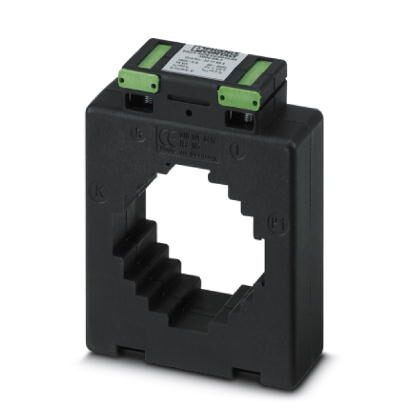

Шинный трансформатор, первичный ток 1000 А АС; вторичный ток 5 А АС; класс точности 1; номинальная мощность 15 ВА.

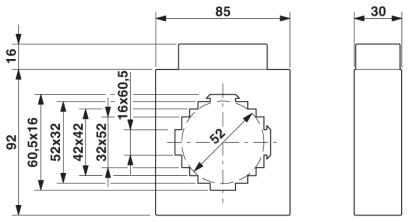

Размеры
| Ширина | 30 мм |
|---|---|
| Ширина при альтернативном монтаже | 85 мм |
| Высота | 108 мм |
| Высота при альтернативном монтаже | 108 мм |
| Глубина | 85 мм |
| Глубина при альтернативном монтаже | 30 мм |
| Круглый проводник первичной цепи (диаметр) | 52 мм |
| Круглый проводник первичной цепи (ширина) | 60 мм |
| Круглый проводник первичной цепи (высота) | 15 мм |
| Указание по размерам | 2 |
| Круглый проводник первичной цепи (ширина) | 50 мм |
| Круглый проводник первичной цепи (высота) | 10 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 40 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 40 °C |
| Макс. рабочая высота | ≤ 1000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | Эксплуатация только в помещениях, без выпадения конденсата |
Общая информация
| Вид преобразователя | Вставной преобразователь |
|---|---|
| Класс точности | 1 |
| Допускает официальную поверку | нет |
| Цвет | черный |
| Материал корпуса | PA 6.6 |
Входные данные
| Номинальный ток термической стойкости | Ith = 60 * In |
|---|---|
| Номинальный длительный ток термической стойкости | Id = 1,2 * In |
| Номинальный импульсный ток | Idyn = 2,5 * Ith |
| Номинальная частота: Стандартный преобразователь | 50 Гц ... 60 Гц |
| Номинальная частота: прошедший поверку преобразователь | 50 Гц |
| Коэффициент ограничения максимального тока | FS 5 |
| Номинальная мощность | 15 ВА |
| Номинальный первичный ток Ipn | 0 A ... 1000 A |
| Номинальный вторичный ток Isn | 5 A AC |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение гибкого провода | 2x 2,5 мм² ... 4 мм² () |
Стандарты и предписания
| Стандарты / нормативные документы | EN 50178 |
|---|---|
| EN 61869 | |
| Расчетное напряжение изоляции | 1 кВ (Фаза/нейтраль) |
| UL, США / Канада | XODW8.E323953 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
