Возможные производители: KLEMSAN

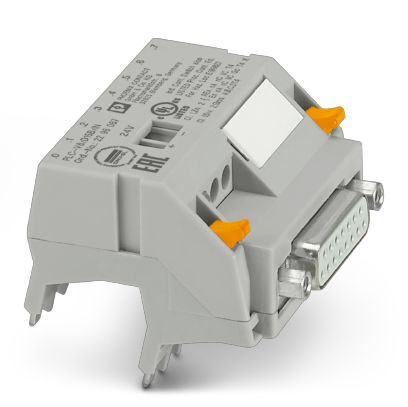

Адаптер V8 для 8 x PLC-INTERFACE (6,2 мм), yправление: Системная кабельная разводка входных плат ПЛК, Подключение 1: Винтовые зажимы 1x, Подключение 2: Гнездовая контактная часть разъема D-SUB 1x 15-полюсн., Подключение 3: Штекерное подключение (возможна установка на 8 клеммах PLC-INTERFACE), количество каналов: 8, логич. схемы управления: подключение к положительному полюсу
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
|---|---|
| Макс. допустимый ток (на ответвление) | 1 A (на каждую цепь передачи сигналов управления) |
| Макс. допустимый ток (раздельное питание) | 3 A |
| Полюсов | 15 |
| Индикатор состояния | LED зел. |
| Монтажное положение | на выбор |
| Степень защиты | IP20 |
Данные по подключению Подключение 1
| Наименование, подключение | Питание |
|---|---|
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 1 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Гнездовая контактная часть разъема D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 15 |
Данные по подключению Подключение 3
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штекерное подключение |
| Указание | возможна установка на 8 клеммах PLC-INTERFACE |
Поддерживаемые устройства управления
| Управление | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| - подходящие платы ввода-вывода | TDIL01 (non-redundant) |
| TDIL11 (redundant) |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
