Возможные производители: KLEMSAN

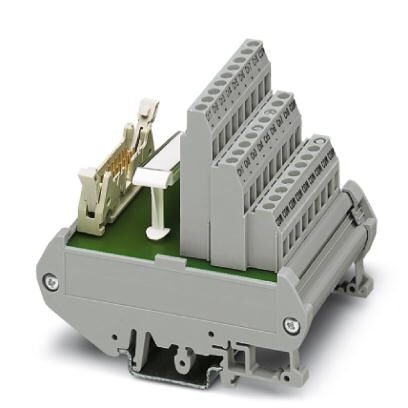

Интерфейсный модуль с соединением 1:1 (предназначен для устройств управления Delta V)
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 25 В AC |
---|---|
60 В DC | |
Макс. допустимый ток (на ответвление) | 1 A (на каждую цепь передачи сигналов управления) |
Полюсов | 16 |
Индикатор состояния | Нет |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Степень защиты | IP20 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Подключение согласно стандарту | МЭК / EN |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 16 |
Размер шага | 2,54 мм |
Поддерживаемые устройства управления
Управление | Emerson DeltaV |
---|---|
- подходящие платы ввода-вывода | VE4001S2T2B3 |
VE4001S2T2B3 Series 2 | |
VE4001S2T1B3 | |
VE4002S1T1B3 | |
VE4002S1T2B3 | |
VE4002S1T2B3 Series 2 | |
VE4003S2B4 | |
VE4005S2B3 | |
VE4003S3B5 |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|---|
МЭК 60664 | |
Расчетное напряжение изоляции | 63 В |
Расчетное импульсное напряжение | 0,6 кВ |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
