Возможные производители: KLEMSAN

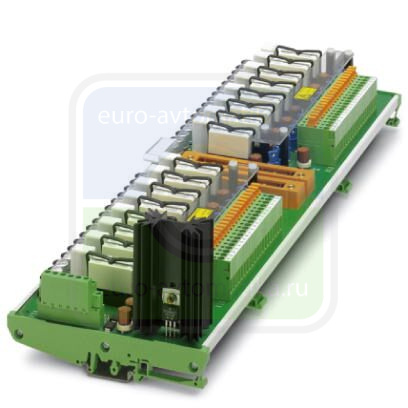

16-канальный выходной релейный модуль вывода с винтовыми зажимами и 50-контактным системным разъемом, активная часть защищена предохранителем и может быть гальванически связанной, для платы Yokogawa SDV 541, ширина модуля: 425 мм
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 40 мА |
| Защитная цепь / модуль | Защитный диод |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 замыкающий контакт на канал |
|---|---|
| Материал контакта | AgNi (90/10), позолоченный |
| Максимальное напряжение переключения | 230 В AC/DC |
| Макс. ток продолжительной нагрузки | 4 A (вставной предохранитель) |
| Максимальный пусковой ток | Питание 24 В DC / 2 A, (P1+, P2+), вставной предохранитель (МЭК 60127-3/IV, 2AT) |
Данные по подключению Подключение 1
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,34 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Полюсов | 6 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 2 |
| Полюсов | 20 |
Данные по подключению Подключение 3
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 2 |
| Полюсов | 50 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | Yokogawa ProSafe-RS |
|---|---|
| Дополнительные платы ввода-вывода | SDV541 |
Стандарты и предписания
| Наименование | Воздушные зазоры и пути утечки выход/выход |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 2,3 кВ (1,2 / 50 мкс) |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Наименование | Воздушные зазоры и пути утечки вход/выход |
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 6 кВ (1,2 / 50 мкс) |
| Изоляция | усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
