Артикул:
2321020
Внутрений код:
PC-2321020
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
71 кб
Характеристики
Вес, шт
—
172,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

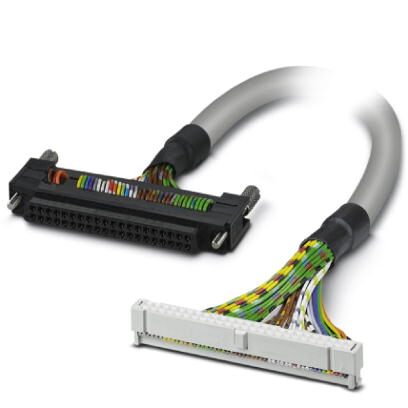

Подготовленный круглый кабель; yправление: Siemens S7-300 (6ES7 322-1BP00-0AA0 и 6ES7 322-1BP50-0AA0 (подключение к отрицательному полюсу)); Подключение 1: Разъем Fujitsu (1x 40-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 50-полюсн.); длина кабеля: 1 м
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A (50 °C) |
| 0,6 A (70 °C) | |
| Длина кабеля | 1 м |
| Наружный диаметр кабеля | 9,9 мм ±0,4 мм |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Отдельная жила, кол-во | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,03 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 82 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 155 мм |
| Циклы изгибания | 5000 (при радиусе ≥ 15x внешнего диаметра) |
| Экранировка | нет |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км (20 °C) |
| Проводники - сопротивление | ≤ 145 Ом/км (20 °C) |
| Внешняя оболочка, материал | Полутвердый ПВХ |
| Внешняя оболочка, цвет | серый |
| Степень защиты | IP00 |
| Степень защиты на месте установки | ≥ IP54 |
| Нормальный режим работы | 100 % ED |
Стандарты и предписания
| Негорючесть | UL VW-1 |
|---|---|
| CSA FT-1 | |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| МЭК 60332-3-22 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
|---|---|
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Разъем Fujitsu |
| Количество точек подключения | 1 |
| Полюсов | 40 |
| Циклы установки | > 50 |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-300 |
|---|---|
| - подходящие платы ввода-вывода | 6ES7 322-1BP50-0AA0 |
| 6ES7 322-1BP00-0AA0 |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | Fujitsu40 (A1) = IDC/FLK50 (3) = черный |
|---|---|
| Fujitsu40 (A2) = IDC/FLK50 (4) = красный | |
| Fujitsu40 (A3) = IDC/FLK50 (5) = желтый | |
| Fujitsu40 (A4) = IDC/FLK50 (6) = синий | |
| Fujitsu40 (A5) = IDC/FLK50 (7) = серый | |
| Fujitsu40 (A6) = IDC/FLK50 (8) = белый-черный | |
| Fujitsu40 (A7) = IDC/FLK50 (9) = белый-красный | |
| Fujitsu40 (A8) = IDC/FLK50 (10) = белый-желтый | |
| Fujitsu40 (A9) = IDC/FLK50 (11) = белый-синий | |
| Fujitsu40 (A10) = IDC/FLK50 (1) = белый-серый | |
| Fujitsu40 (A11) = IDC/FLK50 (15) = коричневый-красный | |
| Fujitsu40 (A12) = IDC/FLK50 (16) = коричневый-желтый | |
| Fujitsu40 (A13) = IDC/FLK50 (17) = коричневый-синий | |
| Fujitsu40 (A14) = IDC/FLK50 (18) = коричневый-серый | |
| Fujitsu40 (A15) = IDC/FLK50 (19) = зеленый-черный | |
| Fujitsu40 (A16) = IDC/FLK50 (20) = зеленый-красный | |
| Fujitsu40 (A17) = IDC/FLK50 (21) = зеленый-синий | |
| Fujitsu40 (A18) = IDC/FLK50 (22) = зеленый-серый | |
| Fujitsu40 (A19) = IDC/FLK50 (23) = желтый-черный | |
| Fujitsu40 (A20) = IDC/FLK50 (13) = желтый-красный | |
| Fujitsu40 (B1) = IDC/FLK50 (27) = коричневый | |
| Fujitsu40 (B2) = IDC/FLK50 (28) = оранжевый | |
| Fujitsu40 (B3) = IDC/FLK50 (29) = зеленый | |
| Fujitsu40 (B4) = IDC/FLK50 (30) = фиолетовый | |
| Fujitsu40 (B5) = IDC/FLK50 (31) = белый | |
| Fujitsu40 (B6) = IDC/FLK50 (32) = белый-коричневый | |
| Fujitsu40 (B7) = IDC/FLK50 (33) = белый-оранжевый | |
| Fujitsu40 (B8) = IDC/FLK50 (34) = белый-зеленый | |
| Fujitsu40 (B9) = IDC/FLK50 (35) = белый-фиолетовый | |
| Fujitsu40 (B10) = IDC/FLK50 (25) = коричневый-черный | |
| Fujitsu40 (B11) = IDC/FLK50 (39) = коричневый-оранжевый | |
| Fujitsu40 (B12) = IDC/FLK50 (40) = коричневый-зеленый | |
| Fujitsu40 (B13) = IDC/FLK50 (41) = коричневый-фиолетовый | |
| Fujitsu40 (B14) = IDC/FLK50 (42) = коричневый-белый | |
| Fujitsu40 (B15) = IDC/FLK50 (43) = зеленый-коричневый | |
| Fujitsu40 (B16) = IDC/FLK50 (44) = зеленый-оранжевый | |
| Fujitsu40 (B17) = IDC/FLK50 (45) = зеленый-фиолетовый | |
| Fujitsu40 (B18) = IDC/FLK50 (46) = зеленый-белый | |
| Fujitsu40 (B19) = IDC/FLK50 (47) = желтый-коричневый | |
| Fujitsu40 (B20) = IDC/FLK50 (37) = желтый-оранжевый |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242200 |
|---|---|
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
Документы
Техническая документация
71 кб
