Артикул:
2688527
Внутренний код:
PC-2688527
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
83,9 кб
Характеристики
Вес, шт
—
145,000 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

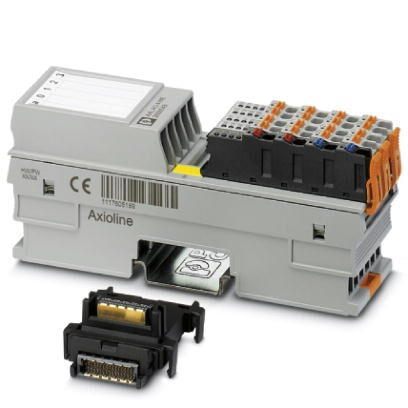

Axioline F, Модуль аналогового вывода, Аналоговые выходы: 4, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для вывода аналоговых сигналов напряжения и тока.
Преимущества для Вас
- 4 аналоговых выходных канала для подключения сигналов напряжения или тока на выбор
- Биполярные выходы напряжения, однополярные выходы тока
- 2-проводная схема подключения исполнительных элементов
- Диапазоны напряжения: 0 В ... 10 В, ±10 В, 0 В ... 5 В, ±5 В
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мA
- Выходы, защищенные от коротких замыканий
- Снижение номинальных значений параметров во всех областях отсутствует
- Короткое время нарастания сигнала
- Работа с высокими нагрузками
- Сохранение в памяти таблички спецификации устройства
Размеры
| Чертеж |  |
|---|---|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 145 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 120 мА |
| макс. 150 мА | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 60 мА (4 канала напряжения, выход 10 В) |
| макс. 110 мА (4 канала тока, выход 20 мА, полное сопротивление нагрузки трансформатора тока 500 Ом) | |
| Потребляемая мощность | тип. 2,04 Вт (на UBus и UA) |
| макс. 3,39 Вт (на UBus и UA) | |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Защита от бросков тока при переходных процессах |
Аналоговые выходы
| Количество выходов | 4 |
|---|---|
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранированный, с парной скруткой |
| Наименование, выход | Аналоговые выходы |
| Разрешение АЦП | 16 бит |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Защита от бросков тока при переходных процессах | |
| Защитная цепь / модуль | Электронный |
| Cтабилитроны | |
| Форматы данных | IB IL, совместим с S7 |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Обновление данных процесса | 140 мкс |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Выходной сигнал, напряжение | 0 В ... 5 В |
| -5 В ... 5 В | |
| 0 В ... 10 В | |
| -10 В ... 10 В | |
| Нагрузка / выходная нагрузка, выход напряжения | > 1 кΩ |
| Точность | тип. 0,1 % (конечного значения выходной области) |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (логические устройства) / аналоговые выходы 500 В AC 50 Гц 1 мин. | |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / аналоговые выходы 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Аналоговые выходы / функциональное заземление 500 В AC 50 Гц 1 мин. |
