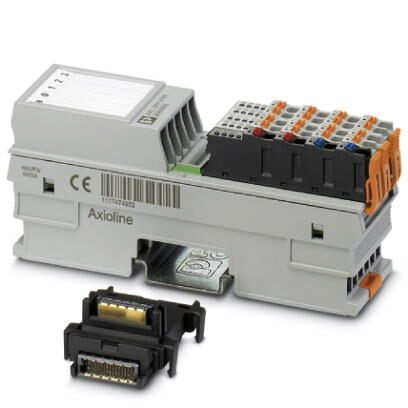

Axioline F, Модуль регистрации температуры, Аналоговые входы: 4 (4 входа для термоэлементов или линейного напряжения, дополнительно 1 вход -5 В до +5 В), cпособ подключения: 2 провода (экранированных, парная скрутка), скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для регистрации сигналов стандартных термоэлементов в промышленных условиях.

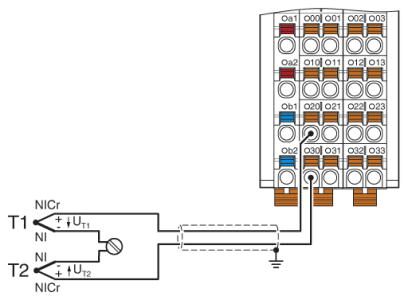

Модуль совместим с термоэлементами различных типов согласно DIN EN 60584-1 и DIN 46710, а также позволяет подключать линейное напряжение от -100 мВ до +100 мВ.
Дополнительно предусмотрен вход напряжения от -5 В до +5 В.
Измерительный преобразователь позволяет, к примеру, контролировать тепловой ток.

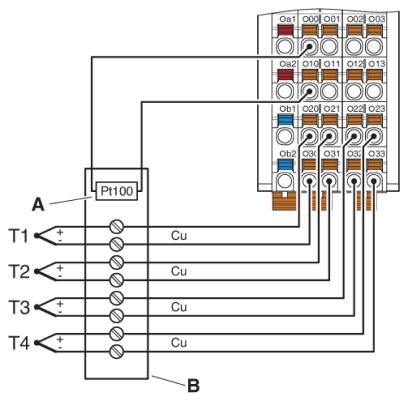

Оба входа Pt 100 (CJ1 и CJ2) могут использоваться в качестве входа датчика или внешней точки сравнения.
Преимущества для Вас
- 4 аналоговых каналов ввода для подключения термоэлементов или линейных напряжений от -100 мВ до +100 мВ
- 1 аналоговый канал ввода для подключения напряжений от -5 В до +5 В

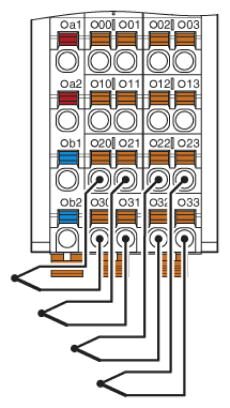

- 2-проводная схема подключения датчиков
- Внутреннее измерение и компенсация температуры сравнения (возможность настройки)

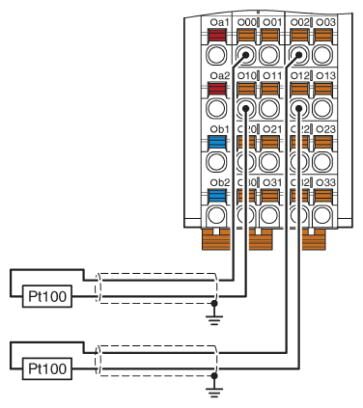

- Возможно внешнее подключение датчиков сравнения Pt 100
- Высокая точность (обычно ±0,01 %, тип датчика K)
- Высокая точность в различных монтажных положениях благодаря встроенной системе компенсации положения внутренней точки сравнения в пространстве
- Высокая температуростойкость (обычно 8 мд/K)
- Высокая устойчивость к воздействию электромагнитных помех (класс А)
- Функция поиска канала Channel Scout
- Сохранение в памяти таблички спецификации устройства
- Индикаторы состояния и диагностики
- Контроль установки при помощи светодиодного диагностического индикатора на каждом канале
Размеры

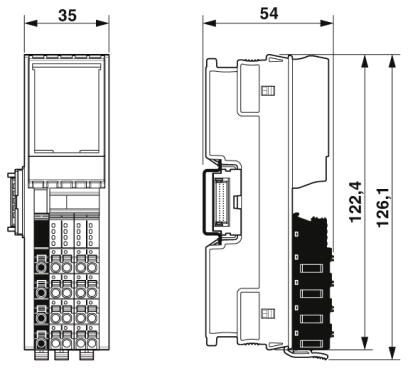

| Чертеж |  |
|---|---|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 144 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 112 мА |
| макс. 160 мА | |
| Потребляемая мощность | тип. 0,54 Вт (Логика) |
| макс. 0,8 Вт (Логика) | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 23 мА |
| макс. 40 мА | |
| Потребляемая мощность | макс. 0,96 Вт (Периферийные устройства) |
| тип. 1,05 Вт (Прибор, общ.) | |
| макс. 1,76 Вт (Прибор, общ.) | |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Защита от бросков тока при переходных процессах |

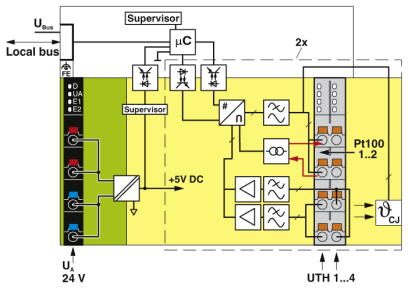

Аналоговые входы

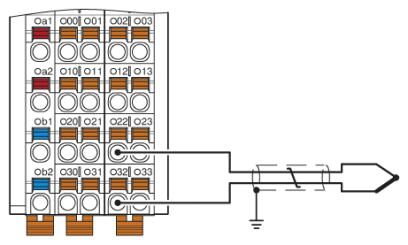

| Количество входов | 4 +1 (4 входа для термоэлементов или линейного напряжения, дополнительно 1 вход -5 В до +5 В) |
|---|---|
| Наименование, вход | Аналоговые входы |
| Описание входа | Входы для термоэлементов или линейного напряжения |
| Тип подключения | Непосредственное подсоединение пружинного зажима |
| Способ подключения | 2 провода (экранированных, парная скрутка) |
| Применяемые типы датчиков (RTD) | Pt 100 (2 внешние точки сравнения, возможность использования в качестве входа датчика) |
| Принцип измерения | Метод сигма-дельта |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Разрешение АЦП | 24 бит |
| Наименование защиты | Защита от короткого замыкания, защита входов от перегрузки |
| Защита входов от токов при переходном процессе | |
| Время фильтрования (входной фильтр) | 40 мс |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
