Возможные производители: KLEMSAN

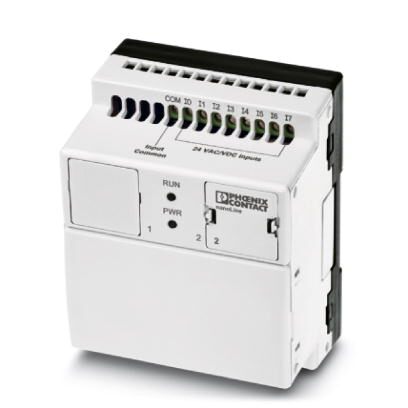

Базовый модуль Nanoline 12 В DC. Оснащен 8 цифровыми входами, 2 аналоговыми входами (0...10 В) и 4 релейными выходными каналами. Могут быть добавлены каналы ввода-вывода, возможно использование до 3 модулей расширения ввода-вывода. Опциональные коммуникационные модули для установки сетевого или последовательного соединения. Опциональный пульт управления оснащен пользовательским интерфейсом. Для программирования используется nanoNavigator.
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 90 % |
Питание
Подключение, питание | Винтовые зажимы |
---|---|
Электропитание | 12 В DC (Питание модулей ввода-вывода и коммуникационных модулей) |
Диапазон напряжения питания | 9 В DC ... 15 В DC |
Потребляемый ток, макс. | 400 мА |
Потребляемый ток, типовой | 250 мА |
Цифровые входы
Наименование, вход | Цифровые входы |
---|---|
Описание входа | EN 61131-2 тип 1 n-p-n/p-n-p |
Тип подключения | Винтовые зажимы |
Количество входов | 8 |
Время срабатывания, типовое | 20 мс (Вкл.) |
40 мкс (ОТКЛ) | |
Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 10,2 В DC ... 14,4 В DC |
Номинальный входной ток при UIN | 3 мА DC (Вкл.) |
Цифровые выходы
Наименование, выход | Релейный выход |
---|---|
Описание выходов | Релейный выход |
Тип подключения | Винтовые зажимы |
Количество выходов | 4 |
Наименование защиты | Требуется внешняя защита |
Номинальное напряжение | 24 В DC |
Максимальный выходной ток на 1 канал | 5 A |
Максимальный выходной ток на 1 модуль / клемму | 20 A |
Максимальный выходной ток на 1 модуль | 5 A |
Номинальная активная нагрузка | 600 Вт (@ 24 Ом) |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250315 |
---|---|
eCl@ss 4.1 | 27250315 |
eCl@ss 5.0 | 27242216 |
eCl@ss 5.1 | 27242700 |
eCl@ss 6.0 | 27242200 |
eCl@ss 7.0 | 27242216 |
eCl@ss 8.0 | 27242216 |
eCl@ss 9.0 | 27242216 |
