Артикул:
2700608
Внутрений код:
PC-2700608
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
75,9 кб
Характеристики
Вес, шт
—
222,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
72 672.16 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

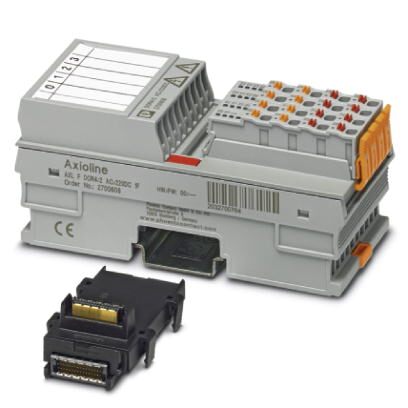

Axioline F, Релейный модуль, Релейный выход: 4 (сухие контакты), 220 В DC / 230 В AC, 8 A, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он оснащен четырьмя релейными замыкающими контактами, которые выведены без потенциала и независимо друг от друга.
Внутри одной станции Axioline F можно использовать низко- и маловольтные модули рядом друг с другом.
Преимущества для Вас
- Соответствие требованиям МЭК 61850-3 и IEEE 1613
- 4 моностабильных реле
- Беспотенциальные разъемы для 4 исполнительных элементов
- Номинальный ток на каждом выходе: 8 А
- Полный ток модуля: 32 A (4 × 8 A)
- Сохранение в памяти таблички спецификации устройства
- Индикаторы состояния и диагностики
Размеры
| Чертеж |  |
|---|---|
| Ширина | 53,6 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (макс. 6 А/канал при настенном монтаже на горизонтальной монтажной рейке; макс. 4 А/канал в любом монтажном положении) |
|---|---|
| -25 °C ... 50 °C (макс. 8 А/канал при настенном монтаже на горизонтальной монтажной рейке; макс. 6 А/канал в любом монтажном положении) | |
| -25 °C ... 40 °C (макс. 8 А/канал в любом монтажном положении) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». При выборе проводов помните о том, что при малом сечении провода и большом токе до 30 К температура клемм может превышать окружающую температуру! |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 222 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Степень загрязнения | 2 |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | макс. 280 мА (все реле сработали) |
| Потребляемая мощность | макс. 1,4 Вт (все реле сработали) |
Цифровые выходы
| Наименование, выход | Релейный выход |
|---|---|
| Описание выходов | Замыкающий контакт реле |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-проводная схема |
| Количество выходов | 4 (сухие контакты) |
| Максимальный пусковой ток | макс. 15 A (на 4 с) |
| Номинальное напряжение | 220 В DC |
| 230 В AC | |
| Выходной ток | макс. 8 A (на канал, внешний предохранитель) |
| макс. 32 A (на каждый модуль) | |
| Максимальный выходной ток на 1 канал | 8 A |
Релейный выход
| Ток переключения | макс. 8 A AC (cos phi = 1) |
|---|---|
| Пост. ток см. на кривой предельной нагрузки, например, следующие значения: | |
| макс. 8 A DC (≤ 30 В, активная нагрузка) | |
| макс. 500 мА DC (≤ 110 В, активная нагрузка) | |
| макс. 250 мА DC (220 В DC, активная нагрузка) | |
| макс. 220 мА DC (125 В пост. тока, L/R ≤ 50 мс, системы с допуском UL) | |
| макс. 110 мА DC (250 В пост. тока, L/R ≤ 50 мс, системы с допуском UL) | |
| Коммутационная способность | макс. 2000 ВА |
| Пост. ток см. на кривой предельной нагрузки, например, следующие значения: | |
| макс. 240 Вт (30 В DC) | |
| макс. 55 Вт (≥ 60 В DC) | |
| макс. 25 Вт (125 В пост. тока, 250 В пост. тока, системы с допуском UL) | |
| Исполнение контакта | 4 сухих замыкающих контакта |
| Ток переключения | макс. 8 A AC (cos phi = 1) |
| Пост. ток см. на кривой предельной нагрузки, например, следующие значения: | |
| макс. 8 A DC (≤ 30 В, активная нагрузка) | |
| макс. 500 мА DC (≤ 110 В, активная нагрузка) | |
| макс. 250 мА DC (220 В DC, активная нагрузка) | |
| макс. 220 мА DC (125 В пост. тока, L/R ≤ 50 мс, системы с допуском UL) | |
| макс. 110 мА DC (250 В пост. тока, L/R ≤ 50 мс, системы с допуском UL) | |
| Коммутационная способность | макс. 2000 ВА |
| Частота переключений | макс. 6 (в минуту) |
| Время возврата | |
| Долговечность механическая | 10x 106 коммутационных циклов |
Разделение потенциалов
| Испытательный участок | Контакт реле / логическая схема 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201) |
|---|---|
| Контакт реле / логическая схема 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850 | |
| Контакт / функциональное заземление 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201) | |
| Контакт / функциональное заземление 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850 | |
| Контакт / контакт (открытый контакт) 1 кВ 50 Гц 1 мин. | |
| Контакт / контакт (соседние штекеры) 2,5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850 |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 20 г (размыкание контактов)/5 г (замыкание контактов) | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Разработано согласно стандарту | IEC 61850-3 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий A, разряд между контактами 6 кВ, воздушный разряд 8 кВ |
| IEC 61850-3 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, 20 В/м до 1 ГГц, 10 В/м до 3 ГГц | |
| IEC 61850-3 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий A, 4 кВ | |
| IEC 61850-3 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий A, ±4 кВ (асимметрично) | |
| IEC 61850-3 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В | |
| IEC 61850-3 Помехоустойчивость к электромагнитным полям EN 61000-4-8/МЭК 61000-4-8 300 А/м постоянно, 1000 А/м на 1с | |
| IEC 61850-3 Помехоустойчивость к электромагнитным полям с периодическим затуханием EN 61000-4-10/МЭК 61000-4-10 100 А/м | |
| IEC 61850-3 Устойчивость к кондуктивным синфазным помехам EN 61000-4-16/МЭК 61000-4-16 30 В постоянно, 300 В на 1с | |
| IEC 61850-3 Волны с периодическим затуханием EN 61000-4-18/МЭК 61000-4-18 2,5 кВ асимметричный | |
| IEC 61850-3 Чувствительность к радиопомехам согл. EN 55022 Класс B |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
