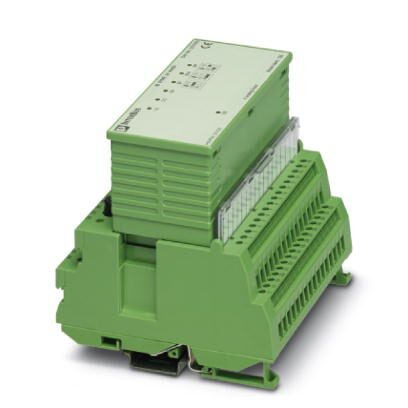

Аналоговый модуль ввода INTERBUS-ST, 4 входа, 0-10 В, ±10 В, 0-20 мА, 4-20 мА, класс защиты IP20, включающий в себя: зажимной блок с винтовым разъемом и электроникой модуля
Описание изделия
Модуль рассчитан на использование в пределах ST-станции.
Он служит для регистрации аналоговых сигналов напряжения и тока.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Установка на монтажную рейку |
|---|---|
| Вес нетто | 585,1 г |
| Режим работы | Режим передачи данных процесса (4 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Питание электронного модуля
| Тип подключения | Штекер локальной шины ST |
|---|---|
| Наименование | Обеспечение логических схем |
| Электропитание | 9 В DC (из локальной шины ST) |
| Потребляемый ток | тип. 54 мА |
| макс. 80 мА | |
| Потребляемая мощность | тип. 0,5 Вт |
| Наименование | US |
| Напряжение | 24 В DC |
| Диапазон номинального напряжения питания | 19,5 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
Аналоговые входы
| Наименование, вход | Аналоговые входы |
|---|---|
| Количество входов | макс. 4 (Дифференциальные входы, напряжение или ток) |
| Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
| Время цифроаналогового преобразования | макс. 10 мкс (на канал) |
| Принцип измерения | Последовательное приближение |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Количество входов | 4 (Дифференциальные входы, напряжение) |
| Входной сигнал напряжения | 0 В ... 10 В (Режимы SF и SF4) |
| -10 В ... 10 В (Режим BP) | |
| Входное сопротивление, вход напряжения | 200 кΩ |
| Диапазон синфазного напряжения, сигнал - общий проводник | -35 В DC ... 35 В DC |
| Количество входов | 4 (Дифференциальные входы, ток) |
| Входной сигнал тока | 0 мА ... 20 мА (Режим SF) |
| 4 мА ... 20 мА (Режим BP и SF4) | |
| Входное сопротивление, вход тока | 50 Ω |
Разделение потенциалов
| Испытательный участок | Шина / входы 500 В AC 50 Гц 1 мин. |
|---|---|
| Электропитание / входы 500 В AC 50 Гц 1 мин. | |
| Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. | |
| Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
