Возможные производители: KLEMSAN

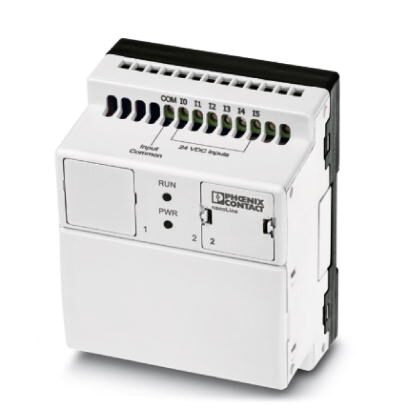

Базовый модуль Nanoline, 24 В DC. Имеет 6 каналов цифрового ввода и 4 канала цифрового вывода (n-p-n-типа). Могут быть добавлены каналы ввода-вывода, возможно использование до 3 модулей расширения ввода-вывода. Опциональный коммуникационный модуль обеспечивает подключение к сети или порту последовательной передачи. Опциональный пульт управления с пользовательским интерфейсом. Программирование с помощью nanoNavigator.
Преимущества для Вас
- Пульт управления может быть встроен в базовый блок или децентрализованно установлен на стене
- Интуитивно понятный язык программирования для блок-схем и релейных диаграмм
- В базовом блоке установлены цифровые входы, релейные выходы, а также аналоговые входы, включая быстродействующий счетчик
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 90 % |
Интерфейсы
| Интерфейс | Пульт управления |
|---|---|
| Тип подключения | RJ45 / COMBICON |
| Интерфейс | RS-232 |
| Тип подключения | Слот 1 |
| Интерфейс | USB |
| Тип подключения | Слот 1 |
| Интерфейс | Часы реального времени |
| Тип подключения | Слот 2 |
Питание
| Подключение, питание | Винтовые зажимы |
|---|---|
| Электропитание | 24 В DC (Питание модулей ввода-вывода и коммуникационных модулей) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 250 мА |
| Потребляемый ток, типовой | 92 мА |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 тип 1 n-p-n/p-n-p |
| Тип подключения | Винтовые зажимы |
| Количество входов | 6 |
| Время срабатывания, типовое | 60 мкс (Вкл.) |
| 70 мкс (ОТКЛ) | |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Номинальный входной ток при UIN | 5 мА DC (Вкл.) |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Описание выходов | Выходы n-p-n-типа |
| Тип подключения | Винтовые зажимы |
| Количество выходов | 4 |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Выходное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 2 A |
| Максимальный выходной ток на 1 модуль | 2 A |
| Номинальная индуктивная нагрузка | 12 ВА ((1.2H)) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250315 |
|---|---|
| eCl@ss 4.1 | 27250315 |
| eCl@ss 5.0 | 27242216 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242216 |
| eCl@ss 8.0 | 27242216 |
| eCl@ss 9.0 | 27242216 |
