Артикул:
2702068
Внутрений код:
PC-2702068
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,4 кб
Характеристики
Вес, шт
—
239,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

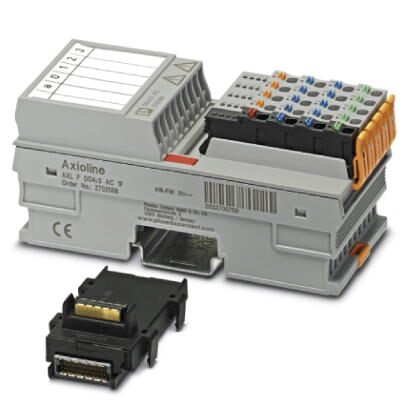

Axioline F, Модуль цифрового вывода, Цифровые выходы: 4 (Выходы Triac с нулевым выключателем), 230 В AC, 2 A AC, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Размеры
| Чертеж |  |
|---|---|
| Ширина | 53,6 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (макс. 2 А/канал при настенном монтаже на горизонтальной монтажной рейке; макс. 1 А/канал в любом монтажном положении) |
|---|---|
| -25 °C ... 50 °C (макс. 2 А/канал в любом монтажном положении) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». При выборе проводов помните о том, что при малом сечении провода и большом токе до 30 К температура клемм может превышать окружающую температуру! |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 239 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | макс. 120 мА |
| Потребляемая мощность | макс. 600 мВт |
| Наименование | Питание для цифровых выходных модулей (UO) |
| Электропитание | 230 В AC |
| Диапазон напряжения питания | 12 В AC ... 253 В AC (включая все отклонения и коэффициент пульсации; 50 Гц ... 60 Гц) |
| Потребляемый ток | макс. 8 A (внешний предохранитель) |
| Потребляемая мощность | макс. 2024 ВА (в т. ч. внутренние потери: 8 ВA) |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Устройство защиты | макс. 8 A |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Зажимы Push-in |
| Способ подключения | 3-проводная схема |
| Количество выходов | 4 (Выходы Triac с нулевым выключателем) |
| Наименование защиты | Требуется внешняя защита |
| Выходное напряжение | 230 В AC |
| Номинальное напряжение | 230 В AC |
| Максимальный выходной ток на 1 канал | 2 A AC |
| Максимальный выходной ток на 1 модуль | 8 A AC (внешний предохранитель) |
| Номинальная активная нагрузка | макс. 460 Вт (при номинальном напряжении) |
Разделение потенциалов
| Испытательный участок | Периферийное устройство / логическая схема 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201) |
|---|---|
| Периферийное устройство / логическая схема 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850 | |
| Периферийное устройство / заземление 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201) | |
| Периферийное устройство / заземление 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850 | |
| Область периферийных устройств AC / PE 4 кВ Расчетное импульсное напряжение (базовая изоляция согласно EN 61010-2-201/МЭК 61010-2-201) |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Разработано согласно стандарту | IEC 61850-3 Помехоустойчивость к электромагнитным полям EN 61000-4-8/МЭК 61000-4-8 300 А/м постоянно, 1000 А/м на 1с |
| IEC 61850-3 Помехоустойчивость к электромагнитным полям с периодическим затуханием EN 61000-4-10/МЭК 61000-4-10 100 А/м | |
| IEC 61850-3 Устойчивость к кондуктивным синфазным помехам EN 61000-4-16/МЭК 61000-4-16 30 В постоянно, 300 В на 1с | |
| IEC 61850-3 Волны с периодическим затуханием EN 61000-4-18/МЭК 61000-4-18 1 кВ симметрично, 2,5 кВ ассиметрично |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
