Артикул:
2702072
Внутрений код:
PC-2702072
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
87 кб
Характеристики
Вес, шт
—
195,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
73 409.66 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

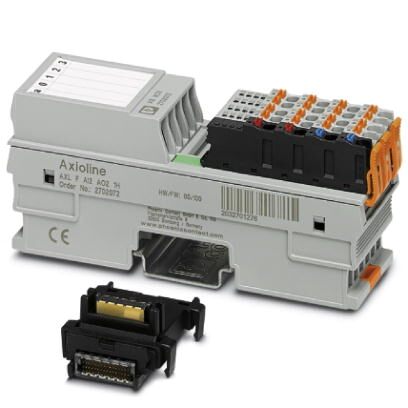

Axioline F, Модуль аналогового ввода/вывода, Аналоговые входы: 2, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, Аналоговые выходы: 2, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для регистрации и вывода аналоговых сигналов напряжения и тока.
Преимущества для Вас
- 2 аналоговых дифференциальных канала ввода
- 2-проводная схема подключения датчиков
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Диапазоны напряжения: 0 В ... 10 В, ±10 В, 0 В ... 5 В, ±5 В
- 2 аналоговых выхода
- 2-проводная схема подключения исполнительных элементов
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Диапазоны напряжения: 0 В ... 10 В, ±10 В, 0 В ... 5 В, ±5 В
- Обновление технологических данных
- Сохранение в памяти таблички спецификации устройства
Размеры
| Чертеж |  |
|---|---|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 195,8 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 120 мА |
| макс. 150 мА | |
| Потребляемая мощность | тип. 0,6 Вт |
| макс. 0,75 Вт | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 40 мА |
| макс. 80 мА | |
| Потребляемая мощность | макс. 1,92 Вт |
| тип. 1,56 Вт (на UBus и UA) | |
| макс. 2,67 Вт (на UBus и UA) | |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Защита от скачков напряжения питания |
Аналоговые входы
| Описание входа | Дифференциальные входы, напряжение или ток выбираются отдельно |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 2 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранированный, с парной скруткой |
| Время цифроаналогового преобразования | 2 мкс |
| Разрешение АЦП | 16 бит |
| Предельная частота (3 дБ) | 30 Гц |
| 12 кГц | |
| Наименование защиты | Защита входов от токов при переходном процессе |
| Защита от перегрузки токовых входов | |
| Защита от перегрузки входов напряжения | |
| Форматы данных | IB IL, совместимость с S7, нормированная форма представления |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Входное сопротивление, вход тока | 104 Ω (стандартный (типовой)) |
| Входной сигнал напряжения | 0 В ... 5 В |
| -5 В ... 5 В | |
| 0 В ... 10 В | |
| -10 В ... 10 В | |
| Входное сопротивление, вход напряжения | 268 кΩ (стандартный (типовой)) |
| Диапазон синфазного напряжения, сигнал - общий проводник | -50 В DC ... 50 В DC |
| Входной фильтр | 30 Гц, 12 кГц и усреднение (настраиваемое) |
Аналоговые выходы
| Количество выходов | 2 |
|---|---|
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранированный, с парной скруткой |
| Наименование, выход | Аналоговые выходы |
| Разрешение АЦП | 16 бит |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Защита от бросков тока при переходных процессах | |
| Защитная цепь / модуль | электронный |
| Cтабилитроны | |
| Форматы данных | IB IL, совместимость с S7, нормированная форма представления |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Обновление данных процесса | 150 мкс |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Выходной сигнал, напряжение | 0 В ... 5 В |
| -5 В ... 5 В | |
| 0 В ... 10 В | |
| -10 В ... 10 В | |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 кΩ |
| Точность | тип. 0,1 % (конечного значения выходной области) |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (логические устройства) / аналоговые входы и выходы 500 В AC 50 Гц 1 мин. | |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / аналоговые входы и выходы 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Аналоговые входы и выходы / функциональное заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Документы
Техническая документация
87 кб
