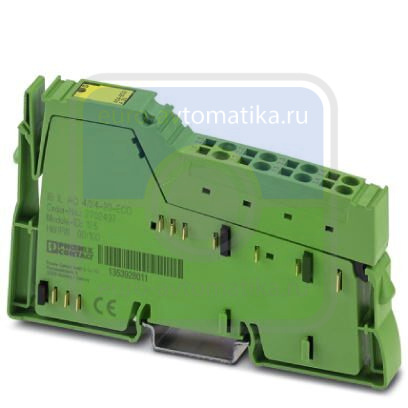

Inline ECO, Клемма аналогового вывода, Аналоговые выходы: 4, 4 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Он служит для вывода аналоговых сигналов тока.
Данные вывода отображаются в стандартизированном формате.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
Окружающие условия
Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (см. таблицу «Изменение характеристик» в техпаспорте) |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 84,1 г |
Указания по значениям массы | со штекером |
Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Ошибка контрольной суммы Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 40 мА |
макс. 50 мА | |
Наименование | Питание аналоговых модулей (UANA) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 65 мА |
макс. 85 мА | |
Потребляемая мощность | тип. 1,8 Вт |
Аналоговые выходы
Количество выходов | 4 |
---|---|
Способ подключения | 2-проводная схема |
Указание по технологии подключения | экранированный, с парной скруткой |
Наименование, выход | Аналоговые выходы |
Разрешение АЦП | 12 бит |
Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
Защита от бросков тока при переходных процессах | |
Защитная цепь / модуль | электронный |
Cтабилитроны | |
Форматы данных | нормированная форма представления |
Представление выходного значения | 16 бит |
Обновление данных процесса | |
Выходной сигнал, ток | 4 мА ... 20 мА |
Нагрузка / выходная нагрузка, выход тока | |
Точность | тип. 0,1 % |
макс. 0,3 % |
Разделение потенциалов
Испытательный участок | Логика шины (локальная шина, обеспечение логических схем) 500 В AC 50 Гц 1 мин. |
---|---|
Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. | |
Заземление 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
