Артикул:
2725260
Внутрений код:
PC-2725260
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,5 кб
Характеристики
Вес, шт
—
126,100 GRM
• Cрок поставки 2-7 дней - 1 шт.
329 925.96 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

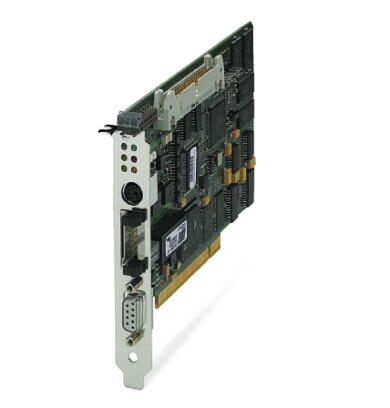

Ведущая плата контроллера PCI, с развязкой по напряжению
Преимущества для Вас
- Электропитание 24 В пост. тока от внешнего источника
- Установка нескольких карт в одном ПК и контроль нескольких линий INTERBUS
- Задание параметров и диагностика при помощи Diag+
- Функционально совместимые драйверы
- Доступ к данным системы INTERBUS и контроллера посредством станций визуализации
- Поддержка канала параметров (PCP) INTERBUS
- Доступ через HFI к приложениям на языках высокого уровня
Окружающие условия
| Степень защиты | IP00 |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (согласно EN 60204-1) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C (согласно EN 60204-1) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3000 м над уровнем моря) |
Система управления
| Система управления | IBM-совместимый компьютер с разъемом PCI |
|---|---|
| Диагностический инструмент | DIAG+ версии 1.0x и выше |
| Конфигурационный инструмент | CMD версии 4.5x и выше |
| Операционная система | Windows NT |
| Windows 2000 | |
| Windows XP | |
| Windows 7 (64 бит) | |
| Windows 8/10 (32 &64 бит) | |
| Venturcom RTX 5.x | |
| На заказ поставляются другие драйверы |
Программные интерфейсы
| Драйвер | Windows NT |
|---|---|
| Windows 2000 | |
| Windows XP | |
| Windows 7 (64 бит) | |
| Windows 8/10 (32 &64 бит) | |
| Venturcom RTX 5.x | |
| На заказ поставляются другие драйверы | |
| Интерфейс приложения | HFI |
| DDI |
Требования к программному обеспечению
| Конфигурационный инструмент | CMD версии 4.5x и выше |
|---|---|
| Config+ версии 1.00 и выше | |
| Диагностический инструмент | DIAG+ версии 1.0x и выше |
Питание
| Подключение, питание | С помощью шины PCI |
|---|---|
| Потребляемый ток, типовой | 0,7 A |
| Электропитание | 5 В DC |
| Диапазон напряжения питания | ± 5 % (с учетом пульсации) |
| Рассеиваемая мощность | макс. 3,5 Вт |
Интерфейсы передачи данных
| Интерфейс | Удаленная шина INTERBUS |
|---|---|
| Тип подключения | 9-контактный гнездовой разъем D-SUB, с развязкой по напряжению |
| Скорость передачи данных | 500 кбит/с |
| Интерфейс | Задание параметров / обслуживание / диагностика |
| Тип подключения | RS-232-C, разъем Mini-DIN |
| Скорость передачи данных | 500 кбит/с500 кбит/с 2 Мбит/с |
| Интерфейс | Хост-система |
| Тип подключения | Шина PCI, 32 бит, 33 МГц, 5 В |
| Интерфейс | Непосредственный ввод-вывод |
| Тип подключения | 14-контактный разъем FLK |
| Прерывания | 1 IRQ (запрос на прерывание), PnP |
Прямые входы/выходы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 6 (EN 61131-2 Тип 1) |
| Способ подключения | 14-контактный разъем FLK |
| Номинальное напряжение на входе UIN | 24 В DC |
| Наименование, выход | Цифровые выходы |
| Количество выходов | 2 |
| Способ подключения | 14-контактный разъем FLK |
| Максимальный выходной ток на 1 канал | 0,5 A |
Функция полевой шины
| Количество процессных данных | макс. 8192 бит (INTERBUS-Master) |
|---|---|
| Количество поддерживаемых оконечных устройств | макс. 512 (из них 254 удаленных оконечных устройств или сегментов шины) |
| Количество оконечных устройств с каналом параметров | макс. 126 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240603 |
|---|---|
| eCl@ss 4.1 | 27240603 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 27242208 |
| eCl@ss 9.0 | 27242208 |
