Возможные производители: KLEMSAN

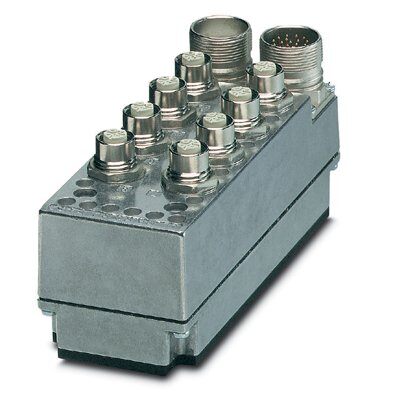

Модуль цифрового ввода-вывода, для установки в роботы, степень защиты IP65, 12 входов, 24 В DC, 4-проводная схема подключения и 4 выхода, 24 В DC, 0,5 A / 2 A, 3-проводная схема подключения
Описание изделия
Модули IBS IP CDIO/R 24... используются в качестве узлов ввода-вывода для робототехники. Модули оснащены металлическими корпусами, что позволяет использовать их в сварочных аппаратах. Модуль может быть установлен непосредственно на соединительную коробку сварочного трансформатора. Подключение модулей производится с помощью 17-контактного круглого разъема. Кроме самой шины INTERBUS и питания подключаются также два сигнальных проводника: один для регулирования постоянного тока (KSR), другой для контроля вторичного контура (SKÜ). Эти сигнальные проводники подсоединяются с нижней стороны прибора .../SF и используются системой регулирования сварочного тока для решения задач управления и контроля. Модули разделяются на 2 типа: Модуль IBS IP CDIO/R 24-8 ... располагает 8 каналами, которые на выбор могут использоваться в качестве входов или выходов. Модуль IBS IP CDIO/R 24-12/4/8 .. располагает 12 входами и 4 выходами.
Развязка по напряжению
| Испытательный участок | Напряжение питания US1; питание датчика 500 В AC 50 Гц 1 мин. |
|---|---|
| Напряжение питания US2 500 В AC 50 Гц 1 мин. | |
| Логическая схема управления шиной, входная и выходная удаленная шина 500 В AC 50 Гц 1 мин. |
Входы
| Количество входов | 12 |
|---|---|
| Способ подключения | 4-проводная схема |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В ... 5 В |
| Диапазон входных напряжений, сигнал "1" | 13 В ... 30 В |
Выходы
| Количество выходов | 4 |
|---|---|
| Способ подключения | 3 экранированных проводника |
| Наименование защиты | Защита от кор. зам., защита от перемены пол. |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
