Возможные производители: KLEMSAN

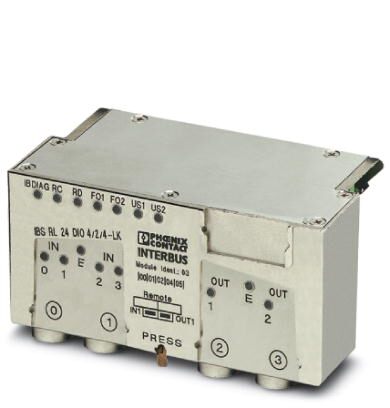

Устройство цифрового ввода-вывода для INTERBUS; оптоволоконная технология, скорость передачи 2 Мбод, четыре входа (24 В DC), два выхода (24 В DC, 0,5 А), подключение датчиков / исполнительных элементов посредством 5-контактных гнезд M12, прочный металлический корпус, степень защиты IP67
Размеры
| Ширина | 127 мм |
|---|---|
| Высота | 67 мм |
| Глубина | 71 мм |
| Указание по размерам | Со штекером для подключения шины и монтажной пластиной |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Вес нетто | 650 г |
| Указания по значениям массы | без штекера и монтажной пластины |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Тип подключения | Оптоволоконный кабель (полимерное волокно 980/1000 мкм) |
| Скорость передачи данных | 2 Мбит/с |
| Среда передачи | Оптоволоконный кабель |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
| Пульсация | макс. 3,6 VSS в пределах допустимого диапазона напряжений |
| Ток питания | тип. 80 мА (Плюс ток датчика) |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 4 |
| Наименование защиты | электронная защита от короткого замыкания / защита от перегрузки для каждой группы |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Типичный входной ток одного канала | 3 мА |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 3 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 3 мс |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 2 |
| Наименование защиты | электронная защита от короткого замыкания / защита от перегрузки для каждого канала |
| Выходное напряжение | 24 В DC |
| Номинальное напряжение | 24 В |
| Максимальный выходной ток на 1 канал | 500 мА |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
Разделение потенциалов
| Испытательный участок | Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 мин. |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
