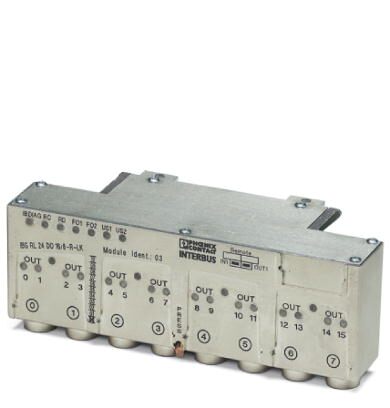

Устройство цифрового вывода для INTERBUS; оптоволоконный кабель, скорость передачи 500 кбод, 16 считываемых выходов (24 В DC), подключение исполнительных элементов посредством 5-контактных гнезд M12, прочный металлический корпус, степень защиты IP67
Описание изделия
Модули INTERBUS Ruggedline могут использоваться в самых жестких промышленных условиях, а также в тех случаях, когда предъявляются очень высокие требования к диагностике системы. Модули оснащаются цинковыми корпусами, изготовленными методом литья под давлением и имеющими степень защиты IP67. Поэтому они могут устанавливаться в непосредственной близости, например, со сварочными установками.
Модуль Ruggedline состоит из монтажной пластины и электронного модуля. Электронный модуль устанавливается на монтажной пластине и при необходимости может быть закреплен двумя винтами.
Расширенная диагностика позволяет точно определять неисправное периферийное устройство. Так, например, при возникновении короткого замыкания в цепи питания датчиков, на все 4 входа датчиков данной группы поступают аварийные сигналы. При возникновении короткого замыкания в выходной цепи, с соответствующего выхода непосредственно выдается сигнал об этом. Информация о неисправности отображается индикаторами модуля, а также передается устройству управления.
В модулях с разъемами для оптоволоконного кабеля предусмотрены дополнительные диагностические возможности. Благодаря применению новой технологии непрерывно определяется качество передачи по оптическому каналу и производится оптимальная настройка излучаемой мощности. Соответствующая информация передается устройству управления и отображается индикаторами модуля. Благодаря таким особенностям производится предупредительная диагностика: ухудшение качества передачи по каналу распознается заранее, что позволяет избежать ошибок передачи и потери связи.
Модули Ruggedline позволяют выбирать среду передачи данных. Наряду с моделями с разъемами для подключения оптоволоконного кабеля (на основе полимерного волокна) поставляются также модули с разъемами для витой пары. Замена среды с оптоволокна на медь может быть произведена в любой момент с помощью соответствующих вставных адаптеров.
Размеры
Ширина | 179 мм |
---|---|
Высота | 67 мм |
Глубина | 71 мм |
Указание по размерам | Со штекером для подключения шины и монтажной пластиной |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 800 гПа ... 1060 гПа (до 2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 700 гПа ... 1060 гПа (до 3000 м над уровнем моря) |
Степень защиты | IP65/IP67 |
Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Общие сведения
Тип монтажа | Настенный монтаж |
---|---|
Вес нетто | 810 г |
Указания по значениям массы | без штекера и монтажной пластины |
Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
Интерфейсы
Наименование | INTERBUS |
---|---|
Тип подключения | Оптоволоконный кабель (полимерное волокно 980/1000 мкм) |
Скорость передачи данных | 500 кбит/с |
Среда передачи | Оптоволоконный кабель |
Питание электронного модуля
Электропитание | 24 В DC |
---|---|
Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
Пульсация | макс. 3,6 VSS в пределах допустимого диапазона напряжений |
Ток питания | тип. 120 мА |
Цифровые выходы
Наименование, выход | Цифровые выходы |
---|---|

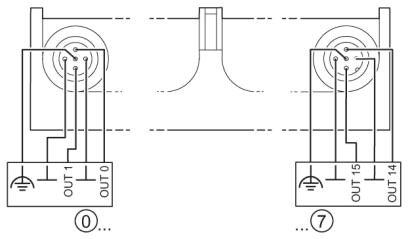

Способ подключения | 2-, 3-проводной кабель |
Количество выходов | 16 |
Наименование защиты | электронная защита от короткого замыкания / защита от перегрузки для каждого канала |
Выходное напряжение | 24 В DC |
Номинальное напряжение | 24 В DC |
Максимальный выходной ток на 1 канал | 500 мА |
Максимальный выходной ток на 1 модуль | 4 A |
Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
Номинальная нелинейная нагрузка | 12 Вт |
Номинальная активная нагрузка | 12 Вт |
Разделение потенциалов
Испытательный участок | Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 мин. |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250302 |
---|---|
eCl@ss 4.1 | 27250302 |
eCl@ss 5.0 | 27250302 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
