Артикул:
2736039
Внутрений код:
PC-2736039
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
74,1 кб
Характеристики
Вес, шт
—
350,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Автономное устройство для INTERBUS имеет 8 цифровых входов, нагрузка до 2 А. Подсоединение M12 производится с использованием системы быстрого подключения. Цепь питания 24 М DC защищена от короткого замыкания и перегрузки.

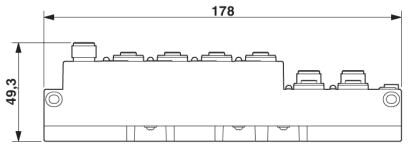

Размеры
| Чертеж |  |
|---|---|
| Ширина | 60 мм |
| Высота | 178 мм |
| Глубина | 49,3 мм |
| Расстояние между высверленными отверстиями | 168 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Удаленная шина | |
| Тип подключения | 2 штекерных соединителя M12 с механическим ключом В |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с |
| Полюсов | 5 |
Питание электронного модуля
| Тип подключения | Штекерный разъем M12 с механическим ключом А |
|---|---|
| Наименование | UL |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|---|
| Ток питания при UL | 4 A |
| Потребляемый ток при UL | тип. 80 мА |
| макс. 100 мА | |
| Напряжение питания US | 24 В DC |
| Ток питания при US | макс. 4 A |
| Потребляемый ток при US | тип. 3,5 мА |
| макс. 700 мА | |
| Напряжение питания UA11 | 24 В DC |
| Ток питания при UA11 | макс. 4 A |
| Потребляемый ток при UA11 | тип. 12 мА (плюс ток через исполнительный элемент) |
| макс. 4 A | |
| Напряжение питания UA12 | 24 В DC |
| Ток питания при UA12 | макс. 4 A |
| Потребляемый ток при UA12 | тип. 12 мА (плюс ток через исполнительный элемент) |
| макс. 4 A | |
| Напряжение питания UA21 | 24 В DC |
| Ток питания для UA21 | макс. 4 A |
| Потребляемый ток при UA21 | тип. 12 мА (плюс ток через исполнительный элемент) |
| макс. 4 A | |
| Напряжение питания UA22 | 24 В DC |
| Ток питания для UA22 | макс. 4 A |
| Потребляемый ток при UA22 | тип. 12 мА (плюс ток через исполнительный элемент) |
| макс. 4 A |

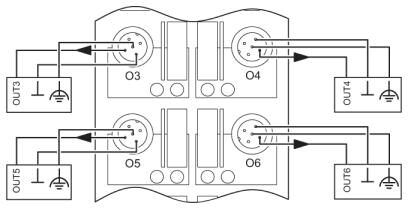

Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 8 |
| Наименование защиты | Защита от кор. зам. |
| Выходное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 2 A |
Разделение потенциалов
| Испытательный участок | Питание 24 В (логическая схема шины) / FE 500 В AC 50 Гц 1 c |
|---|---|
| Питание 24 В (логическая схема шины) / питание 24 В (US) 500 В AC 50 Гц 1 c | |
| Питание 24 В (логическая схема шины) / цифровые выходы (питание исполнительного элемента) 500 В AC 50 Гц 1 c | |
| Питание 24 В (логическая схема шины) / входная удаленная шина 500 В AC 50 Гц 1 c | |
| Питание 24 В (логическая схема шины) / выходная удаленная шина 500 В AC 50 Гц 1 c | |
| Питание 24 В (US) / FE 500 В AC 50 Гц 1 c | |
| Цифровые выходы (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 c | |
| Цифровые выходы (питание исполнительного элемента) / питание 24 В (US) 500 В AC 50 Гц 1 c | |
| Цифровые выходы (питание исполнительного элемента) / входная удаленная шина 500 В AC 50 Гц 1 c | |
| Входная удаленная шина / FE 500 В AC 50 Гц 1 c | |
| Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 c | |
| Выходная удаленная шина / FE 500 В AC 50 Гц 1 c | |
| Выходная удаленная шина / питание 24 В (US) 500 В AC 50 Гц 1 c | |
| Выходная удаленная шина / цифровые выходы (питание исполнительного элемента) 500 В AC 50 Гц 1 c |
Стандарты и предписания
| Механические испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Нагрузка 30г, синусоидальная с положительным и отрицательным полупериодом |
|---|---|
| Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г на каждую ось | |
| Подключение согласно стандарту | CUL |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
Документы
Техническая документация
74,1 кб
