Возможные производители: KLEMSAN

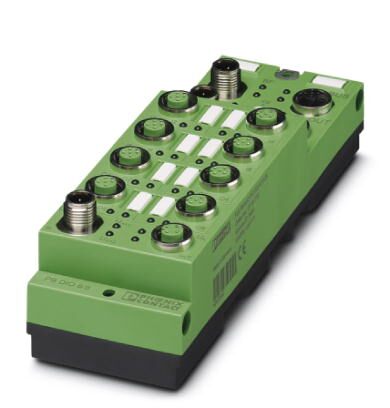

Автономное устройство для PROFIBUS имеет 8 цифровых входов и 8 цифровых выходов, нагрузка до 500 мА. Подсоединение M12 производится с использованием системы быстрого подключения. Цепь питания 24 М DC защищена от короткого замыкания и перегрузки.
Размеры
| Чертеж |  |
|---|---|
| Ширина | 60 мм |
| Высота | 178 мм |
| Глубина | 49,3 мм |
| Расстояние между высверленными отверстиями | 168 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Интерфейсы
| Наименование | PROFIBUS DP |
|---|---|
| Тип подключения | 2 штекерных соединителя M12, с механическим ключом типа В |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 9,6 кбит/с ... 12 Мбит/с (Автоопределение скорости передачи данных) |
| Среда передачи | Медный кабель, соотв. PROFIBUS DP |
| Распределение адресного пространства | 1 ... 99, настраиваемая |
| Полюсов | 5 |
Питание электронного модуля
| Тип подключения | Штекерный разъем M12 с механическим ключом А |
|---|---|
| Наименование | UL |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
Потенциалы Fieldline
| Напряжение питания UL | 24 В DC |
|---|---|
| Ток питания при UL | макс. 4 A |
| Потребляемый ток при UL | тип. 40 мА |
| макс. 100 мА | |
| Напряжение питания US | 24 В DC |
| Ток питания при US | макс. 4 A |
| Потребляемый ток при US | тип. 10 мА (Плюс ток датчика) |
| макс. 500 мА | |
| Напряжение питания UA11 | 24 В DC |
| Ток питания при UA11 | макс. 4 A |
| Потребляемый ток при UA11 | тип. 6 мА (плюс ток через исполнительный элемент) |
| макс. 4 A | |
| Напряжение питания UA12 | 24 В DC |
| Ток питания при UA12 | макс. 4 A |
| Потребляемый ток при UA12 | тип. 6 мА (плюс ток через исполнительный элемент) |
| макс. 4 A |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | Штекерный соединитель M12, расположение в 2 ряда |
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 8 |
| Время фильтрации | 3 мс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Штекерный соединитель M12, расположение в 2 ряда |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 8 |
| Наименование защиты | Защита от кор. зам. |
| Выходное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
