Артикул:
2749628
Внутрений код:
PC-2749628
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
87,6 кб
Характеристики
Вес, шт
—
79,600 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
22 589.46 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

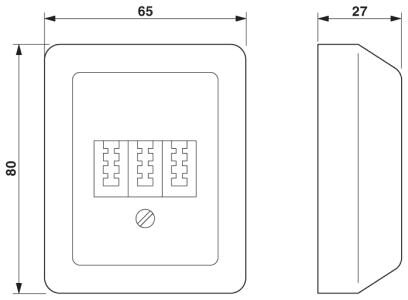

Коробка подключения TAE (NFN) для открытой установки, с защитой от перенапряжений, для аналоговых и цифровых телекоммуникационных интерфейсов (VDSL до 50 Мбит/с, на коротких расстояниях (
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | ABS |
|---|---|
| Цвет | кремово-белый |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664-1 | |
| Может применяться в странах со следующими кодами | D |
| Тип монтажа | AP / настенный монтаж |
| Конструкция | Розетка для настенного монтажа |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 60 В DC |
| Макс. напряжение при длит. нагрузке UC | 185 В DC |
| Расчетный ток | 450 мА (≤ 40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Ток защитного проводника IPE | ≤ 6 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 150 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 150 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 250 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 450 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 250 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 450 В |
| Уровень защиты Up (жила-жила) | ≤ 250 В (C2 - 10 кВ / 5 кА) |
| ≤ 250 В (C1 - 1 кВ/500 A) | |
| ≤ 250 В (B2 - 4 кВ / 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 500 В (C2 - 10 кВ / 5 кА) |
| ≤ 450 В (C1 - 1 кВ/500 A) | |
| ≤ 400 В (B2 - 4 кВ / 100 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | 0,3 дБ (≤ 1 МГц / 150 Ом) |
| 0,3 дБ (≤ 400 кГц / 600 Ом) | |
| Вносимое затухание aE, асим. | 0,3 дБ (≤ 400 кГц / 600 Ом) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 8 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 2 МГц |
| Емкость (фаза-фаза) | тип. 200 пФ (f=1 МГц / VR= 0 В) |
| Емкость (фаза-земля) | тип. 15 пФ (f=1 МГц / VR= 0 В) |
| Сопротивление на каждую цепь | 2,2 Ω 10 % |
| Ток короткого замыкания, самогасящийся | 150 мА |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
| C1 - 1 кВ / 500 A | |
| B2 - 4 кВ / 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C1 - 1 кВ / 500 A | |
| B2 - 4 кВ / 100 A | |
| D1 - 2,5 kA | |
| Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
| Тип подключения | Винтовые клеммы и TAE 6 |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | 3x TAE-NFN |
| Способ подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 6 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
Подключение с выравниванием потенциалов
| Тип подключения | Винтовые клеммы |
|---|---|
| Длина снятия изоляции | 6 мм |
| Мин. момент затяжки | 0,5 Нм |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 16 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | DIN EN 61643-21 2002 |
| МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
