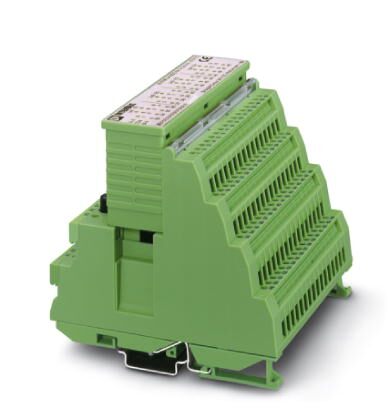

Модуль цифрового вывода INTERBUS-ST, 32 выхода, 24 В DC, 500 мА, 2-проводная схема подключения, степень защиты IP20, состоит из: клеммная часть (винтовые клеммы) и электронный модуль
Описание изделия
Модуль цифрового вывода INTERBUS-ST Клеммные
Модули цифрового вывода INTERBUS предназначены для подключения цифровых исполнительных элементов, таких, как электромеханические клапаны, контакторы и индикаторы.
Наряду со стандартными модулями IB ST 24 BDO также поставляется модели с расширенной функциональностью.
Набора функций стандартных модулей достаточно для решения большинства задач. Кроме того, поставляются модули с дополнительными функциями, такими как:
- Возможность объединения выходных каналов в несколько гальванически развязанных групп (до четырех)
- Отдельная электронная защита от короткого замыкания для каждого выходного канала
- Обеспечение повышенного выходного тока в соответствии со специфическими требованиями.
Все изделия этих двух модельных рядов обладают стандартными возможностями INTERBUS-ST, такими как, многопроводная система подключения и вставные электронные модули.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Винтовые зажимы |

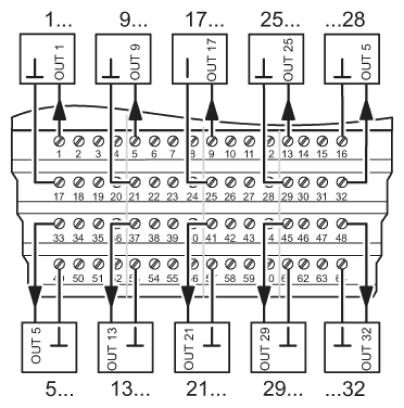

| Способ подключения | 2-проводная схема |
| Количество выходов | 32 |
| Наименование защиты | Защита от кор. зам. |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 8 A |
| Максимальный выходной ток на 1 группу | 4 A |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Пульсация | 3,6 VSS в пределах допустимого диапазона напряжений |
| Потребляемый ток | 200 мА |
Разделение потенциалов
| Испытательный участок | Электропитание логических схем / периферийные устройства 500 В AC 50 Гц 1 мин. |
|---|---|
| Шина / группы вывода 500 В AC 50 Гц 1 мин. | |
| Группы вывода / защитный проводник 500 В AC 50 Гц 1 мин. | |
| Группы вывода / группы вывода 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
