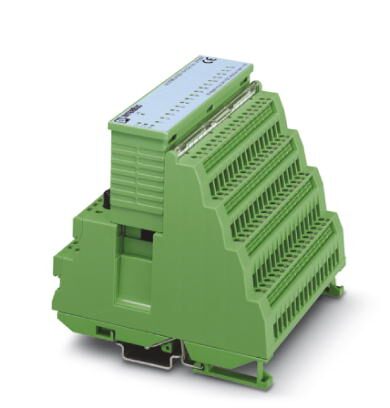

Модуль цифрового ввода INTERBUS-ST, 16 входов, 24 В DC, 4-проводная схема подключения, степень защиты IP20, состоит из: клеммная часть (винтовые клеммы) и электронный модуль
Описание изделия
Модули цифрового ввода INTERBUS-ST
Модули цифрового ввода INTERBUS-ST предназначены для приема цифровых управляющих сигналов, например, от кнопок, концевых выключателей или электронных бесконтактных датчиков.
Набора функций стандартных модулей достаточно для решения большинства задач.
Все модули обладают стандартными возможностями INTERBUS-ST, такими как, многопроводная система подключения и вставные электронные модули.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Тип подключения | Винтовые зажимы |
| Способ подключения | 4-проводная схема |
| Количество входов | 16 |
| Время срабатывания, типовое | 3 мс (стандартный (типовой)) |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Номинальный входной ток при UIN | тип. 7 мА (на канал) |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Пульсация | 3,6 VSS в пределах допустимого диапазона напряжений |
| Потребляемый ток | тип. 100 мА |
Разделение потенциалов
| Испытательный участок | Логические схемы управления шиной / периферийные устройства 500 В AC 50 Гц 1 мин. |
|---|---|
| Защитный проводник / периферийные устройства 500 В AC 50 Гц 1 мин. | |
| Электропитание логических схем / периферийные устройства 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
