Возможные производители: KLEMSAN

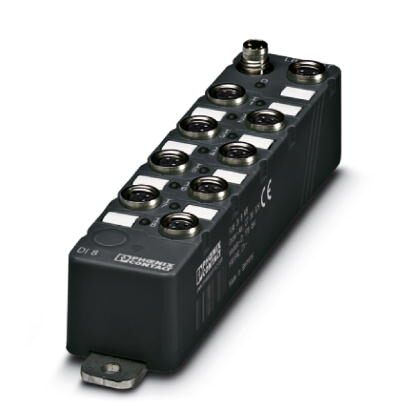

Это компактное устройство особенно подходит для использования в непосредственной близости к технологической линии. Особенности: 8 цифровых входов, время фильтрации 3 мс, точная диагностика каналов, защита от короткого замыкания и перегрузки, номинальный ток 600 мА, система быстрого подключения M8
Описание изделия
Устройство предназначено для локальной шины Fieldline Modular M8, соединение с которой реализовано на устройстве сопряжения Fieldline или Inline. Устройство предназначено для приема и обработки цифровых сигналов.
Размеры
| Чертеж |  |
|---|---|
| Подпись к рисунку | Вид сбоку (размеры в мм) |
| Ширина | 29,8 мм |
| Высота | 143 мм |
| Глубина | 26,5 мм |
| Указание по размерам | Линейные размеры с креплением |
| Расстояние между высверленными отверстиями | 133 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Интерфейсы
| Наименование | Локальная шина Fieldline |
|---|---|
| Тип подключения | Разъем М8 |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с |
| Полюсов | 4 |
Питание электронного модуля
| Тип подключения | Разъем М8 |
|---|---|
| Наименование | UL |
| Полюсов | 4 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
| Ток питания | 3 A |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | Разъем М8 |
| Способ подключения | 2-, 3-проводной кабель |
| Количество входов | 8 |
| Время фильтрации | 3 мс |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
