Возможные производители: KLEMSAN

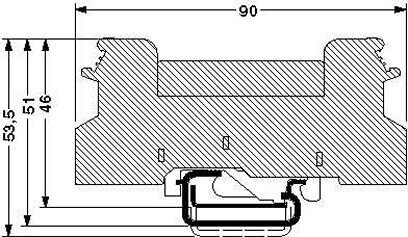

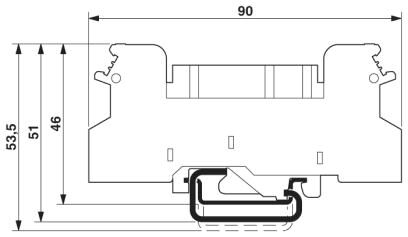

Модуль для установки на монтажную рейку, с грубой защитой от импульсных перенапряжений двух сигнальных проводников. Основание для автоматического подключения к защитному заземлению; устанавливается на NS 32 или NS 35/7.5, ширина корпуса: 17,5 мм. Исполнение: 500 В AC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 мм (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-2 |
| Цвет | иссиня-чёрный RAL 9005 |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Earth Ground |

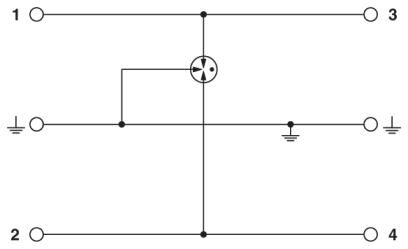

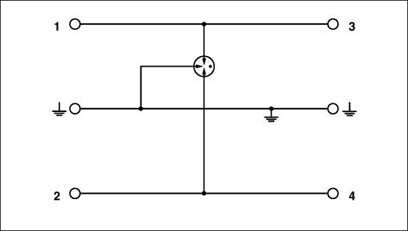

Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| D1 | |
| Номинальное напряжение UN | 500 В AC |
| Макс. напряжение при длит. нагрузке UC | 500 В AC |
| Расчетный ток | 2 A |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 2,5 кВ |
| ≤ 2,7 кВ (4 кВ (1,2/50) мкс) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,5 кВ |
| ≤ 1,7 кВ (4 кВ (1,2/50) мкс) | |
| Уровень защиты Up (жила-жила) | 3,5 кВ (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | 2,2 кВ (C2 - 10 кВ / 5 кА) |
| 2,3 кВ (Iимп-2,5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0 дБ (≤ 30 МГц / 50 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 60 МГц |
| Емкость (фаза-фаза) | тип. 7 пФ |
| Номинал предохранителя, макс. | 2 A (gL) |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA | |
| Стабильность переменного тока (фаза-фаза) | 10 A - 1 c |
| Стабильность переменного тока (фаза — земля) | 10 A - 1 с |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 |
|---|---|
| EN 61643-21 2001 + A1:2009 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
