Возможные производители: KLEMSAN

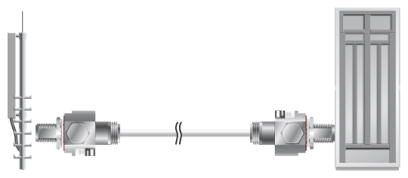

Промежуточный штекер со сменной защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединитель N-типа, гнездо-гнездо
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Высота | 2000 м |
| Степень защиты | IP55 |
| IP55 |
Общие сведения
| Материал корпуса | HPb59-1 |
|---|---|
| Цвет | под никель |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 1 |
| Направление действие | Line-Shield/Earth Ground |

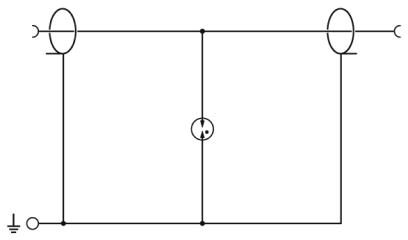

Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 280 В DC |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 280 В DC |
| Расчетный ток | 5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 20 кA |
| Суммарный импульсный ток (10/350)мкс | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 20 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 100 A |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 2,5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 900 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 900 В |
| Уровень защиты Up (жила-земля) | ≤ 1,1 кВ (C2 - 10 кВ / 5 кА) |
| ≤ 900 В (C1 - 1 кВ/500 A) | |
| Уровень защиты Up (жила-экран) | ≤ 900 В (C1 - 1 кВ/500 A) |
| ≤ 1,1 кВ (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-экран) | ≤ 100 нс |

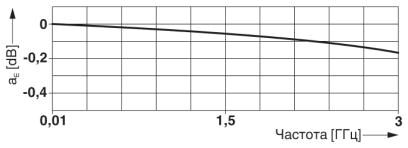

| Вносимое затухание aE, асим. | тип. 0,1 дБ (≤ 3 ГГц) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | > 3 ГГц |
| Диапазон частот | 0 Гц ... 3 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,15 (≤ 3 ГГц) |
| макс. 1,2 | |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 700 Вт (VSWR = 1,1) |
| 200 Вт (VSWR= ∞) | |
| Емкость (фаза-земля) | тип. 1,5 пФ |
| Емкость, асимметрич. (экран) | тип. 1,5 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 100 A | |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | Соединитель N-типа, 50 Ом |
|---|---|
| Тип подключения ВХОД | Гнездовой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
