Артикул:
2803069
Внутрений код:
PC-2803069
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,5 кб
Характеристики
Вес, шт
—
300,550 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
23 392.21 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

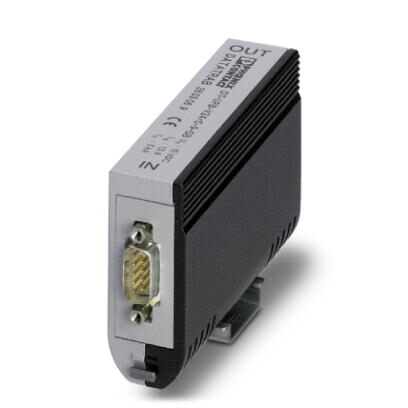

Промежуточный штекер с защитой от импульсных перенапряжений интерфейсов V.24. Разъемы: D-SUB-9, вилка-розетка, монтаж проводников
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Цинк. литье под давлением |
|---|---|
| Цвет | серебристый/черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| VDE 0110-1 | |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Полюсов | 9 |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| Класс VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| Макс. напряжение при длит. нагрузке UC | 15 В DC |
| 10 В AC | |
| Расчетный ток | ≤ 1 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (на одну жилу) |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | ≤ 250 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | ≤ 250 A |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | ≤ 250 A |
| Номинальный ток утечки In (8/20) мкс (масса сигнала — земля) | ≤ 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 50 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A |
| Номинальный импульсный ток Ian (10/1000) мкс (фаза — сигнальная масса) | 50 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 50 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 50 A |
| Номинальный импульсный ток Ian (10/700) мкс (фаза — сигнальная масса) | 50 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 50 В |
| Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | ≤ 30 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 55 В |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 30 В |
| Уровень защиты Up (жила-жила) | ≤ 55 В (C1 - 250 А) |
| ≤ 55 В (B2 - 25 А) | |
| Уровень защиты Up (жила-земля) | ≤ 450 В (C1 - 250 А) |
| ≤ 400 В (B2 - 25 А) | |
| Уровень защиты Up (жила—масса сигнала) | ≤ 30 В (C1 - 250 А) |
| ≤ 30 В (B2 - 25 А) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (экран-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 700 кГц / 100 Ω) |
| тип. 0,3 дБ (≤ 700 кГц / 150 Ω) | |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 400 кГц / 100 Ом) |
| тип. 0,3 дБ (≤ 400 кГц / 150 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 2,5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2,5 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 100 Ом | тип. 1,3 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 1,3 МГц |
| Емкость (фаза-фаза) | тип. 1 нФ (f=1 МГц / VR= 0 В) |
| Емкость (фаза — сигнальная масса) | тип. 2 нФ (f=1 МГц / VR= 0 В) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 1 кВ / 25 A |
| C1 - 500 В / 250 A | |
| Устойчивость к импульсному току (фаза — сигнальная масса) | B2 - 1 кВ/25 A |
| C1 - 500 В/250 A | |
| Устойчивость к импульсному току (масса сигнала—земля) | B2 - 4 кВ / 100 A |
| C1 - 100 В / 500 A | |
| C2 - 10 кВ/5кA | |
| Стабильность переменного тока (масса сигнала — земля) | 5 A - 1 с |
Характеристики клемм
| Тип подключения | D-SUB-9 |
|---|---|
| Тип подключения ВХОД | Штекер D-SUB-9 |
| Тип подключения ВЫХОД | Гнездо D-SUB-9 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | DIN EN 61643-21 2002 |
| МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
70,5 кб
