Измерительный преобразователь для сигналов переменного тока 1 и 5 A, выходной сигнал 0...20 мА или 4...20 мА, конфигурируется с помощью DIP-переключателя со светодиодным индикатором рабочего состояния
Описание изделия

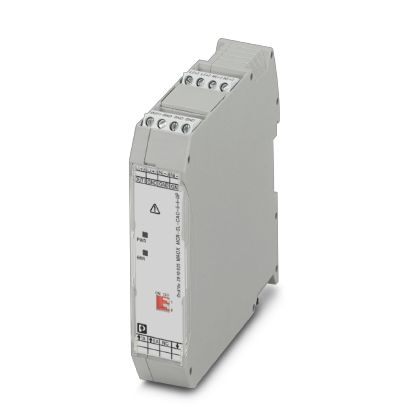

Измерительный преобразователь сигнала тока MACX MCR-SL-CAC-5-I(-UP) преобразует сигналы переменного тока синусоидальной формы 1 или 5 А в нормированный аналоговый сигнал 0...20 мА или 4...20 мА. В верхней части корпуса расположен DIP-переключатель для конфигурирования входных и выходным токов.
Диапазон напряжений питания для измерительных преобразователей тока MACX MCR-SL-CAC-5-I составляет от 19,2 до 30 В пост. тока.
Диапазон напряжений питания для измерительных преобразователей тока MACX MCR-SL-CAC-5-I-UP составляет от 19,2 до 253 В пер./пост. тока.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C (-4 °F...149 °F) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Макс. рабочая высота | 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
|---|---|
| Диапазон входных токов | 0 A ... 5 A |
| Диапазон настройки, входной ток, минимальный | 0 A AC ... 1 A (конфигурируемый) |
| Диапазон настройки, входной ток, максимальный | 0 A AC ... 5 A (конфигурируемый) |
| Нагрузочная способность по максимальному току | 2 x IN (длительная) |
| Нагрузочная способность по импульсному току | 20 x IN (1 с) |
| Номинальная частота fN | 50 Гц |
| Диапазон измерения частоты | 45 Гц ... 65 Гц |
| Тип подключения | Винтовые клеммы |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
| Выходной сигнал, ток | 0 мА ... 20 мА (конфигурируемый) |
| 4 мА ... 20 мА (конфигурируемый) | |
| макс. выходной ток | 25 мА |
| Нагрузка / выходная нагрузка, выход тока | |
| Пульсации | (ДА) (при 500 Ом и 20 мА) |
| Индикатор состояния | красный светодиод (неисправность), зеленый светодиод (готов к работе) |
Питание
| Диапазон напряжения питания | 19,2 В AC/DC ... 253 В AC/DC |
|---|---|
| Потребляемый ток, макс. | B=24 В DC, IOUT=20 мА) |
| B= 230 В AC, IВЫХ=20 мА) | |
| Потребляемая мощность | B=24 В DC, IOUT=20 мА) |
| B= 230 В AC, IВЫХ=20 мА) |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | ≤ 0,5 % (от диапаз. номинала при нормальных условиях) |
|---|---|
| Температурный коэффициент, максимальный | |
| Температурный коэффициент, стандартн. | |
| Ступенчатая характеристика (10-90%) | ≤ 300 мс |
| тип. 200 мс | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Испытательное напряжение, вход / выход | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, выход / питание | 2 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| EN 61000-4-6 | |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
