Артикул:
2838319
Внутрений код:
PC-2838319
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Вес, шт
—
21,720 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
37 604.29 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

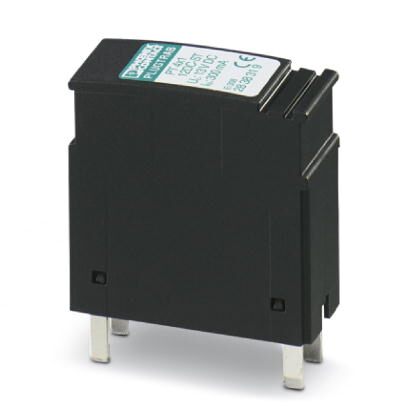

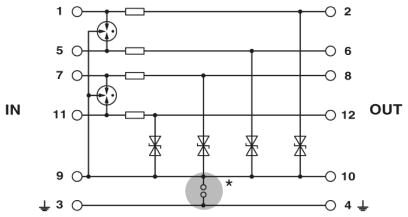

Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи с односторонним заземлением. Номинальное напряжение: 12 В постоянного тока
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Устанавливается вместе с базовым элементом PT 4x1...-BE
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Съемные устройства защиты сигнальной цепи
- Защита четырех проводников с общим опорным потенциалом
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Размеры
| Высота | 45 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664-1 | |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 12 В DC |
| Макс. напряжение при длит. нагрузке UC | 13 В DC |
| 9 В AC | |
| Расчетный ток | 300 мА (45 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA (с PT 4X1+F-BE) |
| ≤ 20 мкA (непосредственно заземлено) | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 67 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 23 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 18 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 18 В |
| Уровень защиты Up (жила-земля) | ≤ 65 В (C2 - 10 кВ / 5 кА) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Вносимое затухание aE, асим. | 0,5 дБ (≤ 600 кГц) |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 3 МГц |
| Емкость (фаза-земля) | 3 нФ |
| Сопротивление на каждую цепь | 4,7 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 315 мА (T) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| UL 497B | |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
