Артикул:
2859327
Внутрений код:
PC-2859327
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
97,8 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
62,140 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
23 272.70 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

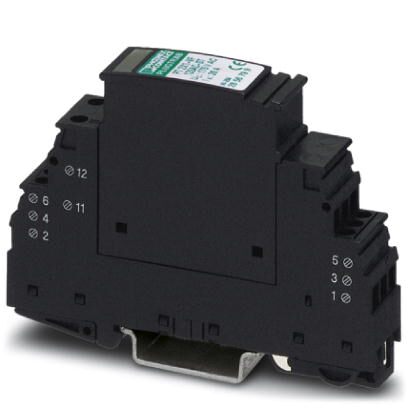

Разрядник для защиты от перенапряжений, для сигналов высокого напряжения, устанавливается на монтажную рейку. Защитная цепь без токов утечки, для двух сигналов без потенциала земли.
Номинальное напряжение: 120 В AC
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Устройства защиты для использования в телекоммуникационных сетях и сетях обработки данных, соответствующих МЭК 61643-21
- Съемные устройства защиты сигнальной цепи
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Размеры
| Высота | 44,8 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| DIN VDE 0110-1 | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 2.13 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| Номинальное напряжение UN | 120 В AC |
| Макс. напряжение при длит. нагрузке UC | 175 В AC |
| Расчетный ток | 6 A |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 3 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 300 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 8 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 40 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 800 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 600 В |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 360 В |
| Потребление энергии | 85 Дж |
| Уровень защиты Up | ≤ 1 кВ (C2 - 2 кА) |
| Уровень защиты Up (жила-жила) | |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C1 -500 А) |
| ≤ 950 В (C2 - 1 кА) | |
| ≤ 1 кВ (C3 - 25 A) | |
| ≤ 1,1 кВ (Iimp-300 А) | |
| Время срабатывания tA | ≤ 100 нс |
| Емкость | тип. 3 пФ |
| Сопротивление на каждую цепь | 0 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 6 A (напр., D01 gL/gG) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 4 кВ / 2 кА | |
| C3 - 25 A |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Контакт дистанционной сигнализации
| Функция переключения | Размыкатель |
|---|---|
| Рабочее напряжение, максимальное Umax переменного тока | 120 В AC |
| Максимальный рабочий ток Iмакс. | 3 A |
Стандарты и предписания
| Стандарты / нормативные документы | EN 61643-21 |
|---|---|
| МЭК 61643-21 | |
| Стандарты/нормативные документы | EN 61643-21 2002 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
