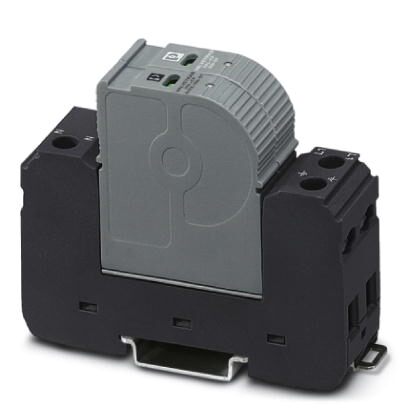

Вставной разрядник для защиты от перенапряжений 1-фазных сетей электропитания с проводниками N и PE (3-проводные системы: L1, N, PE), с контактом удаленного оповещения.
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- С сухим контактом для дистанционной передачи сигналов или без него
- Высокое длительное напряжение 350 В AC для сетей 230/400 В AC с сильными колебаниями напряжения
- Использование варисторов с малыми токами утечки
- Расцепитель на каждом штекере
- Вставной комбинированный разрядник для защиты от импульсных перенапряжений, тип 2
- Визуальный механический индикатор состояния отдельных разрядников
- Модульные блоки разрядников очень узкой конструкции
- Механические ключи для всех гнезд
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | серый/синий |
| черный | |
| Материал корпуса | PBT-FR |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 240 В AC (TN-S) |
|---|---|
| 240 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 264 В AC |
| Номинальный ток IL | 40 A (Вилочный кабельный наконечник Biconnect M4, 6 мм²) |
| 63 A (Кабельный наконечник TWIN 2 х 10 мм²) | |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 20 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 40 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 40 кA |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (264 В AC) |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up (L-N) | ≤ 1,5 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,9 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Остаточное напряжение Ures (L-N) | ≤ 1,5 кВ (при In) |
| ≤ 1,3 кВ (При 10 кА) | |
| ≤ 1,2 кВ (при 5 кА) | |
| ≤ 1,1 кВ (при 4 кА) | |
| ≤ 1 кВ (при 2 кА) | |
| Остаточное напряжение Ures (N-PE) | ≤ 0,5 кВ (при In) |
| ≤ 0,5 кВ (При 10 кА) | |
| ≤ 0,5 кВ (при 5 кА) | |
| ≤ 0,5 кВ (при 4 кА) | |
| ≤ 0,5 кВ (при 2 кА) | |
| Характеристика TOV при UT (L-N) | 415 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 40 A (gG / Вилочный кабельный наконечник Biconnect M4, 6 мм²) |
| 63 A (gG / кабельный наконечник TWIN 2 х 10 мм²) | |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 5 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | вставные винтовые клеммы |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 2,5 мм² ... 16 мм² |
| Сечение жесткого провода | 2,5 мм² ... 25 мм² |
| Сечение проводника AWG | 12 ... 4 |
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 264 В AC |
| Номинальное напряжение | 240 В AC |
| Защитная цепь | L-N |
| L-G | |
| N-G | |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-N) | 2000 В |
| Измеренное предельное напряжение MLV (L-G) | 2080 В |
| Измеренное предельное напряжение MLV (N-G) | 950 В |
| Номинальный импульсный разрядный ток In (L-N) | 20 кA |
| Номинальный импульсный разрядный ток In (L-G) | 20 кA |
| Номинальный импульсный разрядный ток In (N-G) | 20 кA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
68,2 кб
