Возможные производители: KLEMSAN
Inline, Клемма аналогового ввода, Аналоговые входы: 2, 4 мА ... 20 мА, 0 мА ... 25 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Функциональность HART, Протокол передачи данных HART, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки

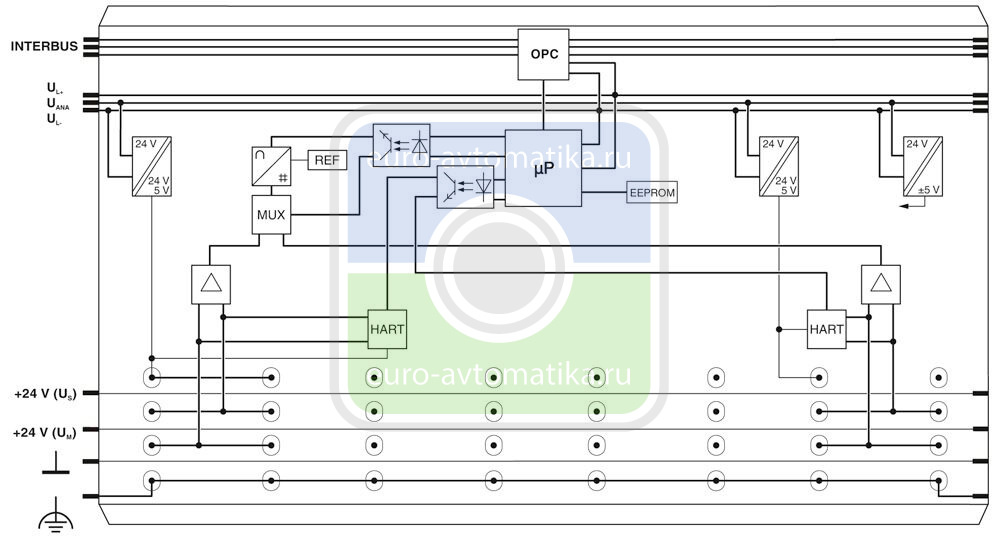

Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она предлагает возможность коммуникации с интеллектуальными полевыми устройствами по стандартизированным протоколам связи INTERBUS и HART. Одновременно допускается обмен аналоговыми и цифровыми данными. Аналоговый сигнал передает производственную информацию. Промодулированный цифровой сигнал позволяет одновременно наладить двунаправленную передачу данных с HART-совместимым датчиком.
Преимущества для Вас
- Два входа дифференциальных сигналов для датчиков тока
- Подключение датчиков с 2-проводной технологией (активные и пассивные датчики)
- Диапазоны тока: 4 мА ... 20 мА, 0 мА ... 25 мА
- Оба канала предварительно настроены на диапазон измерений 4 мА ... 20 мАи формат IB IL
- Передача данных по протоколу HART с PCP
- Отображение измеренных значений возможно в трех различных форматах
- Разрешение в зависимости от формата изображения и диапазона измерений
- Регистрация измерительных значений с разрешением 16 бит
- Возможность установки точечных и многоточечных соединений
- Возможность подключения ручного пульта управления
- Возможность подключения до 5 оконечных устройств HART на каждый канал
- Рабочие режимы: режим полинга и пакетный режим
- Поддержка FDT/DTM
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 134 г |
| Режим работы | Режим передачи процессных данных (2 слова), PCP с 2 словами |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств да |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
| Ошибка пользователя Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 95 мА |
| макс. 110 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 50 мА |
| макс. 150 мА | |
| Потребляемая мощность | тип. 1,9 Вт |
Аналоговые входы
| Описание входа | Дифференциальные входы, ток |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 2 |
| Тип подключения | Экранированный штекер Inline |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Время цифроаналогового преобразования | около 10 мкс (синхронно с шиной) |
| Разрешение АЦП | 16 бит |
| Предельная частота (3 дБ) | 25 Гц |
| Наименование защиты | Защита от перенапр. |
| Форматы данных | IB IL, нормированная форма представления, PIO |
| Принцип измерения | Последовательное приближение |
| Разрешение измеренного значения | 16 бит (15 бит + знак) |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Входной сигнал тока | 4 мА ... 20 мА |
| 0 мА ... 25 мА | |
| Входное сопротивление, вход тока | 250 Ω |
| Диапазон синфазного напряжения, сигнал - общий проводник | 40 В (между токовым входом и функциональным заземлением) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
