Возможные производители: KLEMSAN

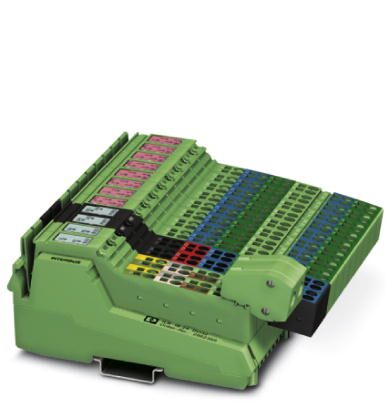

Inline, Block IO, INTERBUS, Экранированный штекер Inline, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, cтепень защиты: IP20, вкл. штекер Inline и поле
Размеры
| Чертеж |  |
|---|---|
| Подпись к рисунку | На рисунке приведен чертеж с указанием общих размеров устройств серии Inline Block IO |
| Ширина | 95 мм |
| Высота | 141 мм |
| Глубина | 57 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | макс. 85 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Тип подключения | Экранированный штекер Inline |
| Скорость передачи данных | 500 кбит/с |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 3-проводная схема |
| Количество выходов | 16 |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Выходное напряжение | 24 В DC |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 16 A |
| Максимальный выходной ток на 1 модуль | 16 A |
| Номинальная индуктивная нагрузка | 12 ВА |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
Разделение потенциалов
| Испытательный участок | Периферийное устройство / входная удаленная шина 500 В AC 50 Гц 1 мин. |
|---|---|
| Периферийное устройство / выходная удаленная шина 500 В AC 50 Гц 1 мин. | |
| область периферийных устройств / FE 500 В AC 50 Гц 1 мин. | |
| Входная удаленная шина / FE 500 В AC 50 Гц 1 мин. | |
| Выходная удаленная шина / FE 500 В AC 50 Гц 1 мин. | |
| Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Излучение помех | Класс B (для жилых помещений) |
|---|---|
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г | |
| Подключение согласно стандарту | CUL |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
