Артикул:
2865463
Внутренний код:
PC-2865463
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
85 кб
Характеристики
Вес, шт
—
130,800 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

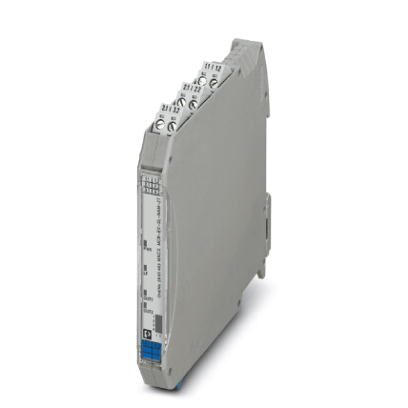

Коммутирующий разделительный усилитель Ex i NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Сигналы передаются в безопасную зону через 2 пассивных транзисторных выхода. Обнаружение неисправностей (LFD), развязка 3 цепей, SIL 2.
Преимущества для Вас
- Подача питания и передача сообщений об ошибках возможна через устанавливаемый на монтажную рейку соединитель
- До SIL 2 согласно EN 61508
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Сигнальный выход 2 также может использоваться в качестве выхода сигналов о неисправностях
- Устройство распознавания повреждений кабельной линии (LFD), возможность включения/отключения, индикация повреждения с помощью красного мигающего светодиода и путем блокировки выхода транзистора
- Светодиодные индикаторы состояния цепи питания, коммутирующих элементов и помех согласно NAMUR NE 44
- Гальваническая развязка 4 цепей
- Возможность переключения направления действия (параметры рабочего тока или тока покоя)
- 2 сигнальных выхода транзистора (пассивных), до 5 кГц
- Вход для бесконтактных датчиков NAMUR (EN 60947-5-6), сухих или переключающих контактов с резистивной цепью, [Ex ia] IIC
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Напряжение без нагрузки | ~ 8 В DC |
|---|---|
| Порог переключения (с ослаблением) | |
| Порог переключения (без ослабления) | > 2,1 мА (проводящий) |
| Сигнальный вход | искробезопасный |
| Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
| Ток короткого замыкания | ~ 8 мА |
| Гистерезис переключения | |
| Обнаружение нарушений в линии | Разрыв 0,05 мА IN |
| Короткое замыкание 100 Ω датчика |
Выходные данные
| Выходной переключающий контакт | 2 пассивных транзисторных выхода |
|---|---|
| Минимальное напряжение переключения | 3 В DC |
| Максимальное напряжение переключения | 30 В DC |
| мин. ток контакта | 5 мА (защищен от коротких замыканий) |
| Максимальный коммутационный ток | 50 мА (защищен от коротких замыканий) |
| Частота переключения | ≤ 5 кГц |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность | ≤ 800 мВт |
| Потребляемая мощность | ≤ 800 мВт |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| желтый светодиод (коммутационное состояние) | |
| красный светодиод (сбои в линии) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / выход / питание, шинные соединители на DIN-рейке |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / питание, шинные соединители на DIN-рейке |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Выход 1 / выход 2 |
| Гальваническая развязка | 50 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, основная изоляция согласно EN 61010-1)) |
| 1 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| SIL | 2 |
Данные по безопасности
| Макс. внутренняя индуктивность Li | возможность игнорирования |
|---|---|
| Макс. внутренняя емкость Ci | 1,1 нФ |
| Макс. выходное напряжение Uo | 9,6 В |
| Макс. выходной ток Io | 10 мА |
| Макс. выходная мощность Po | 25 мВт |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 300 мГн |
| макс. внешняя емкость Co | 3,6 мкФ |
| Группа | IIB/IIIC |
| макс. внешняя индуктивность Lo | 1000 мГн |
| макс. внешняя емкость Co | 26 мкФ |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| Критерий оценки | A |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Критерий оценки | A |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Критерий оценки | A |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Критерий оценки | A |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Критерий оценки | A |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | B |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Группа | IIC |
| IIB/IIIC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
