Артикул:
2866640
Внутрений код:
PC-2866640
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
74,8 кб
Характеристики
Вес, шт
—
495,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
37 349.68 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Источники бесперебойного питания со встроенным блоком питания, 2А, в сочетании с MINI-BAT/24/DC 0.8 AH или 1.3 AH (0,8 Ач или 1,3 Ач)
Описание изделия
Модули БП MINI со встроенным блоком питания особенно компактны: модуль БП и блок питания в одном корпусе. Для формирования полноценной системы бесперебойного питания требуется всего один энергоаккумулятор.
Свинцовый аккумулятор на базе технологии AGM обеспечивает возможность автономной работы в течение 2 часов с ном. нагрузкой при выходном напряжений 24 или 12 В пост. тока.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
Входные данные
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
|---|---|
| Диапазон входных напряжений переменного тока | 85 В AC ... 264 В AC |
| Диапазон входных напряжений постоянного тока | 100 В DC ... 350 В DC |
| Время автономной работы | настраивается: 0,5 мин; 1 мин; 2 мин; 3 мин; 5 мин; 10 мин; 15 мин; 20 мин; 30 мин; длительно |
| Потребляемый ток | 0,85 A (230 В AC) |
| 1,5 A (120 В AC) | |
| Ограничение пускового тока/I²t | 2c |

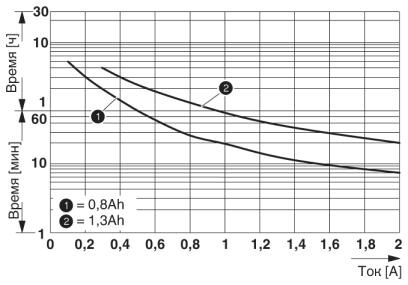

| Время автономной работы | см. диаграмму |
| Время включения, типовое | 100 мс |
| Коэффициент мощности (cos phi) | около 0,5 |
| Защитная схема | Варистор |
| Входной предохранитель, встроенный | 3,15 A (инертного типа, внутренний) |
Выходные данные
| Номин. напряжение на выходе | 24 В DC |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 22,5 В DC ... 29,5 В DC (Нормальный режим работы; буферный режим работы в зависимости от напряжения батареи 27,9 ... 19,2 В постоянного тока) |
| Номинальный ток на выходе (IN) | 2 A |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Ограничение тока на выходе | макс. 3 A |
| Нагрузка, емкостная, максимальная | неограниченно |
| Рассогласование | |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 15 Вт |
| Рассеиваемая мощность, без нагрузки, макс. | 3,8 Вт |
| КПД | > 83 % |
| Остаточная пульсация | (ДА) |
| Коммутационные пики, номинальная нагрузка | (ДА) |
| Возможность параллельного подключения | Нет |
| Защита от внутреннего перенапряжения | |
| Устойчивость к обратной связи | 35 В DC |
Общие сведения
| Технология IQ | нет |
|---|---|
| Вес нетто | 0,45 кг |
| Носитель информации | внешний, аккумулятор 0,8 Aч / 1,3 Aч |
| Напряжения изоляции на входе / выходе | 4 кВ (Типовое исп.) |
| 2 кВ (Выборочное исп.) | |
| Степень защиты | II (в закрытом шкафу управления) |
| MTBF (IEC 61709, SN 29500) | > 753000 ч (40 °C) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | вставные винтовые клеммы COMBICON |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Тип подключения | вставные винтовые клеммы COMBICON |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Параметры подключения сигнализации
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 2 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 10 кГц ... 80 МГц |
| Напряжение | 10 В |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| EN 61558-2-17 | |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Применение в железнодорожной отрасли | EN 50121-4 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27040603 |
|---|---|
| eCl@ss 4.1 | 27040603 |
| eCl@ss 5.0 | 27040603 |
| eCl@ss 5.1 | 27040600 |
| eCl@ss 6.0 | 27040600 |
| eCl@ss 7.0 | 27040603 |
| eCl@ss 8.0 | 27040603 |
| eCl@ss 9.0 | 27040705 |
