Артикул:
2891065
Внутрений код:
PC-2891065
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,6 кб
Характеристики
Вес, шт
—
858,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

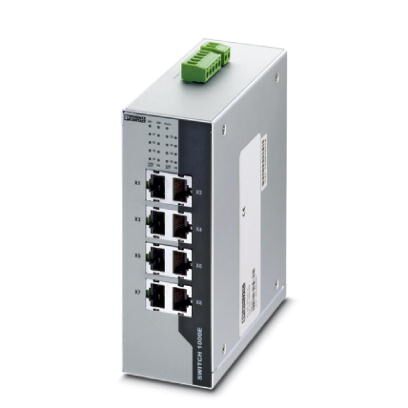

Коммутатор Ethernet с восьмью портами RJ45 соответствует нормам МЭК 61850-3 и IEEE 1613. Автоопределение скорости передачи данных - 10/100 Мбит/с (RJ45), функция Autocrossing.
Преимущества для Вас
- Сетевая структура согласно МЭК 61850
- IEEE 1613
- Автосогласование скорости и режима работы, а также автоматическая коммутация упрощают установку и монтаж
- Контакт передачи сообщений для диагностики электропитания и состояния соединения
- Локальные светодиодные индикаторы состояния
- Сообщения с приоритетом QoS (Quality of Service)
- Предназначено для использования на трансформаторных подстанциях.
- Широкий диапазон рабочих температур (от -40 °C до 75 °C)
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -45 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 82 кПа ... 108 кПа (до 1500 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 8 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м |
| Контроль потока данных / протокол | МЭК 61850-3, IEEE 1613 |
Функция
| Основные функции | Неуправляемый коммутатор с функцией Autonegotiation (автосогласование), соответствует стандарту IEEE 802.3, режим коммутации с промежуточным хранением, включает QoS и контакт передачи сообщений. Соответствует МЭК 61850-3 и IEEE 1613. |
|---|---|
| Другие функции | Autonegotiation |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
| Управляющее напряжение сигнального контакта | 25 В AC/DC |
| Управляющий ток сигнального контакта | 1 A |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| 48 В DC | |
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 12 В DC ... 57 В DC |
| Потребляемый ток, типовой | 440 мА (при Us = 24 В DC) |
| Импульс пускового тока | 9,84 A (0,2 мс) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 858 г |
| Материал корпуса | Алюминий |
Стандарты и предписания
| Стандарты / нормативные документы | IEC 61850-3 |
|---|---|
| IEEE 1613 | |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 30г, 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 150 Гц, критерий 3 |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
