Возможные производители: KLEMSAN

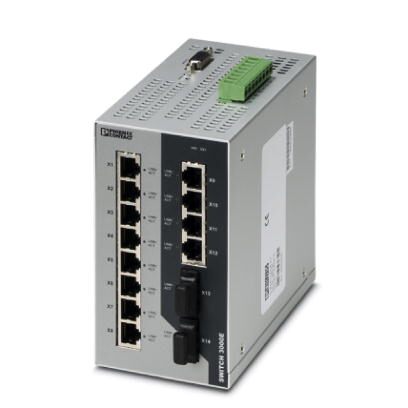

Управляемый коммутатор Ethernet соответствует стандартам IEC 61850-3 и IEEE 1613. Предоставляет 12 портов RJ45 для 10/100 Мбит/с, два оптических порта с подключением SC-D MM и диапазоном рабочей температуры от -40 °С до +70 °C.
Описание изделия
Управляемые промышленные коммутаторы Ethernet типа FL SWITCH 3000 объединяют высокую сетевую производительность и исчерпывающую безопасность с полным резервированием по стандарту IEEE (STP/RSTP/MST) и расширенным кольцевым резервированием с временем восстановления 15 мс. Поддержка веб-функций упрощает пользовательский интерфейс актуальных приложений и обеспечивает возможность масштабирования в будущем. Разностороннее предложение разъемов для оптоволоконных и медножильных кабелей дает возможность самых разнообразных применений.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 57 кПа ... 108 кПа (до 4850 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 57 кПа ... 108 кПа (до 4850 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 12 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м |
| Интерфейс | Интерфейс для подключения оптоволоконного кабеля |
| Количество портов | 2 (SC, многомодовый) |
| Среда передачи | Многомодовое стекловолокно |
| Скорость передачи данных | 100 Мбит/с (дуплексный режим) |
| Дальность передачи | 8 км (оптоволоконный кабель с F-G 62,5/125 0,7 дБ/км F1000) |
| Длина волны | 1300 nm |
Функция
| Основные функции | Коммутатор с промежуточным хранением, расширенное кольцо, резервирование IEEE, отслеживание IGMP, объединение портов, VLAN, безопасность портов и IEEE 802.1x, SNMPv3 и HTTPS, SNTP, адаптация веб к пользователю, учетная запись |
|---|---|
| Резервирование | ERR (Extended ring redundancy) |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
| Управляющее напряжение сигнального контакта | 250 В AC |
| Управляющий ток сигнального контакта | 1 A |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 12 В DC ... 48 В DC |
| Потребляемый ток, типовой | 354 мА (при Us = 24 В DC) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 1637,2 г |
| Материал корпуса | Алюминий |
Типы зажимов
| Тип подключения | вставные винтовые клеммы COMBICON |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
Стандарты и предписания
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
|---|---|
| Данные испытания | 30г, 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 150 Гц, критерий 3 |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 1 м |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19170401 |
|---|---|
| eCl@ss 4.0 | 27250501 |
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 19030100 |
| eCl@ss 6.0 | 19170100 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
