Возможные производители: KLEMSAN

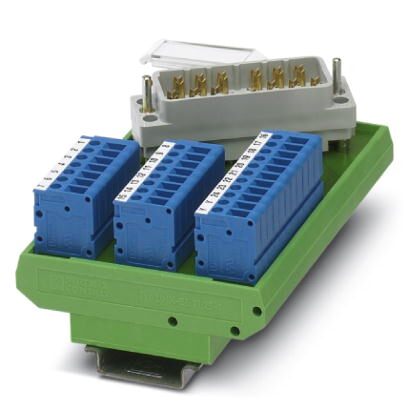

Интерфейсный модуль, Подключение 1: Винтовые зажимы 25-полюсн., Подключение 2: Соединитель Elco 1x 25-полюсн. (Штыревой разъем типа 8016 (класс искробезопасности EEx i), правый)
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
| Указание | На заводе на позицию 6 вставляется штыревой механический ключ штекера ELCO Перекодировку разъема можно произвести без разборки корпуса. |
|---|---|
| Макс. допустимое рабочее напряжение | макс. 30 В DC (Макс. напряжение между двумя искробезопасными цепями: 60 В DC) |
| Макс. допустимый ток (на ответвление) | 500 мА |
| Полюсов | 25 |
| Монтажное положение | на выбор |
| Указания по монтажу | Для разделения искробезопасных и искроопасных токовых цепей необходимо оставить между точками подключения расстояние мин. 50 мм, например, путем применения разделительных пластин или пустого промежутка. |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 9 мм |
| Резьба винтов | M2,5 |
| Полюсов | 25 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Соединитель Elco |
| Механические ключи | 1-1 |
| Количество точек подключения | 1 |
| Полюсов | 25 |
| Указание | Штыревой разъем типа 8016 (класс искробезопасности EEx i), правый |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
