Артикул:
2900325
Внутрений код:
PC-2900325
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Тип управляющего напряжения
—
72V AC/DC
Вес, шт
—
99,990 GRM
Контакты перекидные
—
1
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
PLC-INTERFACE для ж/д транспорта и высокого тока длительной нагр., состоит из основной клеммы с зажимом push-in и вставного мини-реле, диапазон: 0,7 x UN до 1,25 x UN, класс температуры TX: -40 °C до +70 °C, 1 переключающий контакт, входное напряжение 72 В DC
Преимущества для Вас
- Оптимальная работа реле при использовании электронных устройств дальнего действия
- Устойчивость к воздействию вибраций и ударопрочность согласно EN 50155
- Безопасная развязка между обмоткой и контактом согласно DIN EN 50178
- Сертификация согласно EN 50155
- Пружинные зажимы и зажимы Push-in
- Диапазон температур от -40 °C до + 70 °C (кратковременно 85 °C)
- Диапазон входных напряжений от 0,7 до 1,25 x UN (кратковременно 1,4 x UN)
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Класс по температуре TX) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 72 В DC |
|---|---|
| Типовой входной ток при UN | 6 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 11 мс |
| Напряжение на катушке | 48 В DC |

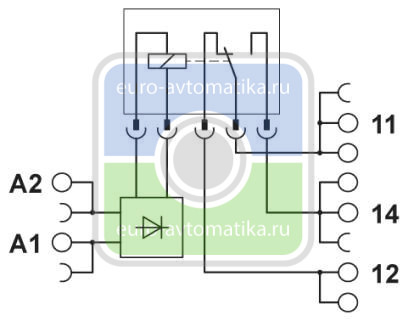

| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Защитный диод Защитный диод | |
| Защита от перенапр. | |
| Фильтр RCZ | |
| Электроника широкого диапазона | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,43 Вт |
Контактная часть
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP.) |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 30 A (300 мс) |
| Макс. ток продолжительной нагрузки | 10 A (с вставленным мостиком 2967691) |

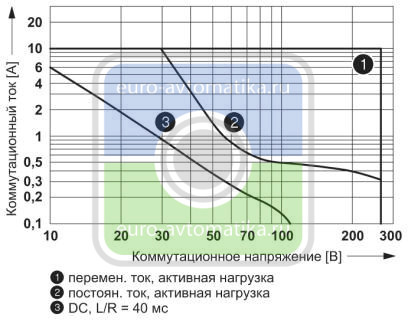

| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| 50 Вт (При 110 В DC) | |
| 75 Вт (При 220 В DC) | |
| 2500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (24 В (DC13)) |
| 0,2 A (220 В (DC13)) | |
| 6 A (230 В (AC 15)) |
Параметры подключения 1
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 5 кВeff (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Степень защиты | RT III (Реле) |
| IP20 (Установочный блок реле) | |

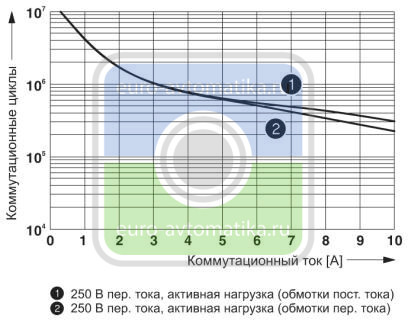

| Долговечность механическая | прибл. 3x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | EN 50155 (VDE 0115, часть 200) |
| EN 50178 | |
| EN 61373 | |
| EN 50121 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
